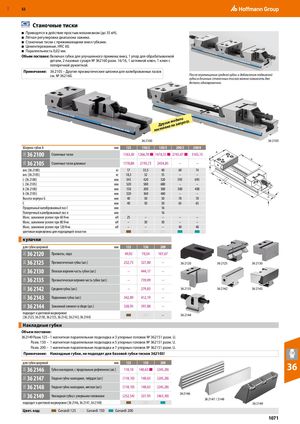

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1070
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Станочные тиски
- Приводятся в действие простым механизмом (до 35 кН).
- Лёгкая регулировка диапазона зажима.
- Станочные тиски с прижимающими вниз губками.
- Цементированные, HRC 60.
- Параллельность 0,02 мм.
Объем поставки: Включая губки для улучшенного прижима вниз, 1 упор для обрабатываемой детали, 2 пазовых сухаря № 362160 разм. 16/16, 1 затяжной ключ, 1 ключ с поперечной рукояткой.
Примечание: 36 2105 – Другие призматические шпонки для калиброванных пазов см. № 362160.
После перемещения средней губки и добавления подвижной губки в длинных станочных тисках можно зажимать две детали одновременно.
| 36 2100 | Другие поставка | модели по запросу. | 36 2105 | |||||
| Ширина губок A | мм | 125 | 150/2 | 150/3 | 200/3 | 200/4 | ||
| 35G 36 2100 | Станочные тиски | 1163,30 | 1266,70 ■ | 1478,35 ■ | 2745,07 ■ | 3165,15 | A | |
| 35G 36 2105 | Станочные тиски длинные | 1770,80 | 2195,73 | 2434,85 | – | – | b C | |
| вес (36 2100) | кг | 17 | 35,5 | 40 | 69 | 74 | ||
| вес (36 2105) | кг | 18,3 | 32 | 35 | – | – | ||
| L (36 2100) | мм | 345 | 420 | 520 | 595 | 695 | ||
| L (36 2105) | мм | 520 | 580 | 680 | – | – | L n | |
| b (36 2100) | мм | 150 | 200 | 300 | 300 | 400 | ||
| b (36 2105) | мм | 320 | 360 | 460 | – | – | ||
| Высота корпуса G | мм | 40 | 50 | 50 | 70 | 70 | G l | |
| C | мм | 40 | 50 | 50 | 65 | 65 | ||
| Продольный калиб | рованный пазl | мм | 16 | |||||
| Поперечный калиб | рованный пазn | мм | 16 | |||||
| Макс. зажимное ус | илиепри60Н•м | кН | 25 | – | – | – | – | |
| Макс. зажимное ус | илиепри80Н•м | кН | – | 30 | 30 | – | – | |
| Макс. зажимное ус | илиепри 120Н•м | кН | – | – | – | 40 | 40 | |
| цветовая маркиров | ка для подходящейоснастки |
кулачки
| для губок шириной | мм 125 | 150 | 200 | ||||
| 35G 36 2120 | Прихваты, пара | 49,92 | 70,54 | 107,67 | |||
| 35G 36 2125 | Призматическая губка (шт.) | 232,75 | 327,80 | – | 36 2120 | 36 2125 | 36 2130 |
| 35G 36 2130 | Плоская верхняя часть губки (шт.) | – | 444,17 | – | |||
| 35G 36 2135 | Призматическая верхняя часть губки (шт.) | – | 739,09 | – | |||
| 35G 36 2142 | Средняя губка (шт.) | – | 279,83 | – | 36 2135 | 36 2142 | 36 2143 |
| 35G 36 2143 | Подвижная губка (шт.) | 342,89 | 412,19 | – | |||
| 35G 36 2144 | Зажимной элемент в сборе (шт.) | 328,95 | 397,88 | – | |||
| подходит к цветовой (36 2125, 36 2130, 36 | маркировке 2135, 36 2142, 36 2143, 36 2144) | – | 36 2144 |
Накладные губки
Объем поставки: 36 2149 Разм. 125 – 1 магнитная параллельная подкладка и 3 упорные головки № 362151 разм. U. Разм. 150 – 1 магнитная параллельная подкладка и 5 упорных головок № 362151 разм. U. Разм. 200 – 1 магнитная параллельная подкладка и 7 упорных головок № 362151 разм. U. Примечание: Накладные губки, не подходят для базовой губки тисков 362105!
| для губок шириной | мм | 125 | 150 | 200 | ||
| 35G 36 2146 | Губка накладная, с продольным рифлением (шт.) | 118,10 | 140,63 ■ | (245,28) | ||
| 35G 36 2147 | Гладкая губка накладная, твёрдая (шт.) | (118,10) | 140,63 | (245,28) | ||
| 35G 36 2148 | Гладкая губка накладная, мягкая (шт.) | (118,10) | 140,63 | (245,28) | ||
| 35G 36 2149 | Накладная губка с упорными головками | (252,54) | 327,95 | (463,30) | 36 2147 / 2148 36 2146 | |
| подходит к цветовой | маркировке (36 2146, 36 2147, 36 2148) | 36 2149 | ||||
| Цвет. код: | Gerardi 125 Gerardi 150 Ger | ardi 200 |
