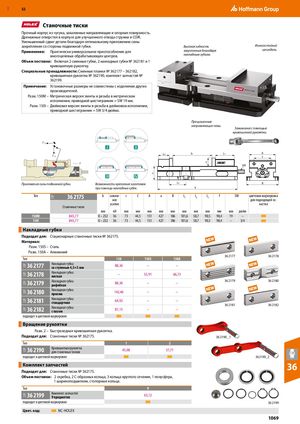

Станочные тиски
Прочный корпус из чугуна, закаленные направляющие и опорная поверхность. Дренажные отверстия в корпусе для улучшенного отвода стружки и СОЖ. Уменьшенный сдвиг детали благодаря оптимальному приложению силы закрепления со стороны подвижной губки.
Применение: Практически универсальное приспособление для многоцелевых обрабатывающих центров.
Объем поставки: Включая 2 сменные губки, 2 накладные губки № 362181 и 1 кривошипную рукоятку.
Специальные принадлежности: Сменные планки № 362177 – 362182, кривошипная рукоятка № 362190, комплект запчастей № 362199.
Примечание: Установочные размеры не совместимы с изделиями других производителей. Разм. 150M – Метрическая версия: винты и резьба в метрическом исполнении, приводной шестигранник = SW 19 мм. Разм. 150I – Дюймовая версия: винты и резьба в дюймовом исполнении, приводной шестигранник = SW 3/4 дюйма.
Высокая гибкость Износостойкий закрепления благодаря шпиндель. накладным губкам.
Прецизионные направляющие пазы. Зажимание с помощью кривошипной рукоятки.
L b L A
2 1 f C SW
c
| Приложения силы подвижной губки. | Возможности крепления заготовок | L3 | B | |
| при помощи накладных губок. | a |
| Тип | 36 2175 | b | зажим- | c | C | A | a | B | L | L | L | f | SW | цветовая маркировка | |
| ное | 1 | 2 | 3 | для подходящей ос- | |||||||||||
| усилие | настки | ||||||||||||||
| Станочные тиски | |||||||||||||||
| мм | кН | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | дюйм | |||
| 150M | 845,77 | 0 – 232 | 36 | 73 | 44,5 | 151 | 427 | 186 | 101,6 | 58,7 | 90,5 | 98,4 | 19 | – | |
| 150I | 845,77 | 0 – 232 | 36 | 73 | 44,5 | 151 | 427 | 186 | 101,6 | 58,7 | 90,5 | 98,4 | – | 3/4 |
Накладные губки Подходит для: Стационарные станочные тиски № 362175. Материал: Разм. 150S – Сталь
Разм. 150A – Алюминий
| Тип | 150 | 150S | 150A | 36 2177 36 2178 | |
| 32P 36 2177 | Накладная губка со ступенью 4,5×5 мм | 88,36 | – | – | |
| 32P 36 2178 | Накладная губка мягкая | – | 55,91 | 66,73 | |
| 32P 36 2179 | Накладная губка рифлёная | 88,36 | – | – | 36 2179 36 2180 |
| 32P 36 2180 | Накладная губка призма | 142,46 | – | – | |
| 32P 36 2181 | Накладная губка стандартная | 64,92 | – | – | |
| 32P 36 2182 | Накладная губка с пазом | 81,15 | – | – | 36 2181 36 2182 |
| подходит к цветово | й маркировке | ||||
| Разм. 2 – одходит для: Вращение р | Быстроходная кривошипная руко Станочные тиски № 362175. укоятки | ятка. | 36 2190 1 | ||
| Тип | 1 | 2 | |||
| 32P 36 2190 | Кривошипная рукоятка для станочных тисков | 45,08 | 57,71 | ||
| подходит к цветово | й маркировке | 36 21902 | |||
| одходит для: бъем поставк Комплект з | Станочные тиски № 362175. и:2 скребка, 2 C-образных кольц 1 шарикоподшипник, стопорн апчастей | а, 3 кольца круглого ые кольца. | сечения, 1 по | лусфера, | |
| Тип 32P 36 2199 | Комплект запчастей 9 предметов | 9 63,12 | |||
| подходит к цветово | й маркировке | 36 2199 | |||
| Цвет. код: | NC-HOLEX |
