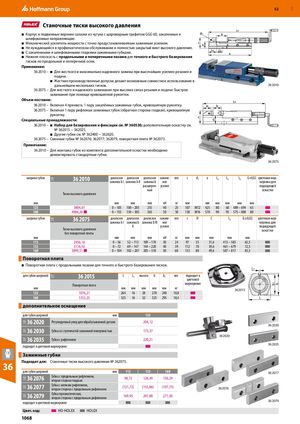

32F32F32F32E32E32E 32F32E32F b1 b RUE 52 ​  Станочные тиски высокого давления ■ Корпус и подвижные верхние салазки из чугуна с шаровидным графитом GGG 60, закаленные и шлифованные направляющие. ■ Механический усилитель мощности с точно предустанавливаемым зажимным усилием. ■ Не нуждающийся в профилактическом обслуживании и полностью закрытый винт высокого давления. ■ C закаленными и шлифованными гладкими зажимными губками. ■ Нижняя плоскость с продольными и поперечными пазами для точного и быстрого базирования тисков по продольной и поперечной осям. Применение: 36 2010 – ■ Для жесткого и максимально надежного зажима при высочайших усилиях резания и подачи. ■ Жесткие производственные допуски делают возможным совместное использование в дальнейшем нескольких тисков. 36 2010 36 2075 – Для жесткого и надежного зажимания при высоких силах резания и подачи. Быстрое зажимание при помощи кривошипной рукоятки. Объем поставки: 36 2010 – Включая 4 прихвата, 1 пару закалённых зажимных губок, кривошипную рукоятку. 36 2075 – Включая 1 пару рифленых зажимных губок (обратная сторона гладкая), кривошипную рукоятку. Специальные принадлежности: 36 2010 – ■ Н абор для базирования и фиксации см. № 360530; дополнительную оснастку см. № 362015 − 362025. ■ Другие губки см. № 362400 − 362620. 36 2075 – Сменные губки № 362076; 362077; 362079, поворотная плита № 362073. Примечание: 36 2010 – Для монтажа губок из комплекта дополнительной оснастки необходимо демонтировать стандартные губки. 36 2075 ширина губок 36 2010 диапазон диапазон диапазон зажим- вес c d1 a L2 L3 L4 G+0,02 цветовая мар-зажима b I зажима b IIзажима bноекировка для расширен- ­усилие подходящей ный оснастки Тиски высокого давления мм мм мм мм кН кг мм ​ мм мм мм мм мм ​ 125 3804,01 0 – 105 100 – 205 255 40 25 107 M12 425 80 60 489 – 694 65 160 4984,26 ■ 0 – 155 150 – 305 365 50 50 130 M16 570 90 95 575 – 880 80 ширина губок 36 2075 диапазон диапазон диапазон зажим- вес c H C L4 G±0,02 цветовая мар-зажима b Iзажима bзажима b IIIноекировка для II ­усилие подходящей Тиски высокого давления оснастки без поворотной плиты мм мм мм мм кН кг мм мм мм мм мм 113 2456,16 0 – 56 52 – 113 109 – 170 30 24 97 55 31,6 413 – 583 65,5 135 3116,92 0 – 72 69 – 147 144 – 220 40 39 112 70 39,6 461 – 679 72,5 160 3899,51 ■ 0 – 104 102 – 207 205 – 310 50 60 133 80 49,6 507 – 817 83,5 Поворотная плита ​ ■ Поворотная плита с продольными пазами для точного и быстрого базирования тисков. L1 для губок шириной 36 2015 L L1 высота b b1 вес подходит кцветовой Поворотная плита маркировке мм мм мм мм мм мм кг 36 2015 125 1076,21 264 16 28 270 240 10,8 160 1353,25 325 16 32 325 295 18,4 L дополнительное оснащение ​ для губок шириной мм 125 36 2020 Регулируемый упор для обрабатываемой детали 204,12 36 2030 36 2030 Губка со ступенчатой зажимной ­поверхностью 173,37 36 2020 36 2035 Губка с рифлением 220,21 подходит к цветовой маркировке 36 2035 Зажимные губки ​ Подходит для: Станочные тиски высокого давления № 362075. 36 для губок шириной мм 113 135 160 36 2077 36 2076 Губка с продольным рифлением,вторая сторона гладкая 98,72 120,49 150,29 36 2077 Губка с мелким рифлением,вторая сторона с продольным рифлением(121,72)(155,86) (197,75) 36 2076 36 2079 Губка призматическая,вторая сторона с продольным рифлением169,95 207,80 271,30 подходит к цветовой маркировке 36 2079 Цвет. код:  HD-HOLEX  HOLEX 1068
