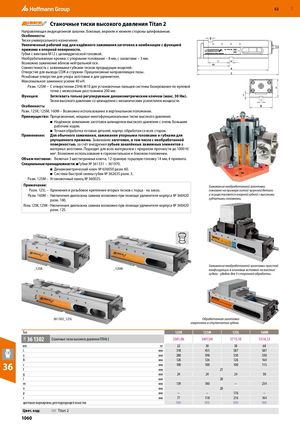

34A RUE 52 ​  Станочные тиски высокого давления Titan 2 Направляющая индукционной закалки. Боковые, верхняя и нижняя стороны шлифованные. Особенность: Тиски универсального назначения. Увеличенный рабочий ход для надёжного зажимания заготовок в комбинации с функцией прижима к опорной поверхности. Губки с винтами M12 с цилиндрической головкой. Необрабатываемая кромка: с упорными головками – 8 мм, с захватами – 3 мм. Возможно зажимание вблизи нейтральной оси. Совместимость с зажимными губками тисков предыдущих моделей. Отверстие для выхода СОЖ и стружки. Прецизионные направляющие пазы. Резьбовые отверстия для упора заготовки и для удлинителя. Максимальное зажимное усилие 40 кН. Разм. 125M – С отверстиями 25H6 M10 для установочных пальцев системы базирования по нулевой точке с межосевым расстоянием 200 мм. Функция: Затягивать только регулируемым динамометрическим ключом (макс. 30 Нм). Тиски высокого давления со шпинделем с механическим усилителем мощности. Особенность: Разм. 125K; 125M; 160M – Возможно использование в вертикальном положении. Преимущество: Прецизионные, мощные многофункциональные тиски высокого давления. ■ Надёжное зажимание заготовок шпинделем высокого давления с очень большим рабочим ходом. ■ Точная обработка готовых деталей, корпус обработан со всех сторон. Применение: Для обычного зажимания, зажимания упорными головками и губками для улучшенного прижима. Зажимание заготовок, в том числе с необработанной поверхностью, за счёт внедрения зубьев закалённых зажимных элементов в материал заготовки. Подходит для всех материалов с пределом прочности до 1000 Н/ мм2. Возможно использование в горизонтальном и боковом положении. Объем поставки: Включая 3 шестигранных ключа, 12-гранную торцевую головку 14 мм, 4 прихвата. Специальные принадлежности: ■ Г убки № 361331 − 361970. ■ Динамометрический ключ № 656050 разм. 60. ■ Система быстрой смены губки № 362635 разм. 3. Разм. 125M – Установочный палец № 360025. Примечание: Зажимание необработанной заготовки Разм. 125L – Удлинение и резьбовое крепление вторых тисков с торца - на заказ. показано на примере литой чугунной детали Разм. 160M – Увеличение диапазона зажима возможно при помощи удлинителя корпуса № 360420 и осуществляется опорной губкой с высокими разм. 160. зубчатыми головками. Разм. 125K; 125M –Увеличение диапазона зажима возможно при помощи удлинителя корпуса № 360420 разм. 125. ​Зажимание необработанной заготовки простой _125K _125M конфигурации в клиновых вставках на высоких губках - удобно для 5-сторонней обработки. 36 1302_125L Обработанная заготовка закреплена в ступенчатых губках. Тип 125K 125M 125L 160M 36 1302 Станочные тиски высокого давления TITAN 2 3301,06 3497,04 3715,10 5314,12 вес кг 22 30 38 68 L мм 318 455 587 587 a мм 280 398 530 530 B мм 126 126 126 164 36 cf мм 100 100 100 115мм21 g мм 24 24 24 30 l мм 20 m мм 139 180 – 234 n мм 20 p мм – – 176 – r мм 77 118 216 164 цветовая маркировка для подходящей оснастки Цвет. код:  Titan 2 1060
