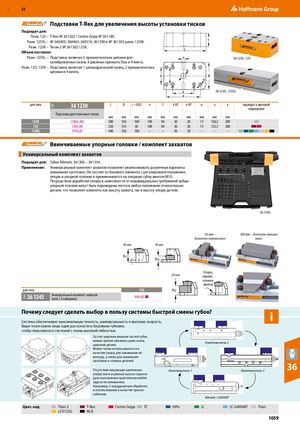

Подставки T-Rex для увеличения высоты установки тисков
Разм. 125 – T-Rex № 361202 / Centro Gripp № 361180. Разм. 125XL – № 360405; 360465; 360510; 361290 и № 361302 разм. 125M. Разм. 125K – Титан 2 № 361302 125K.
Объем поставки: Разм. 125XL – Подставка, включая 2 призматических шпонки для 36 1230_125 калиброванных пазов, 4 двойных прихвата Duo и 4 винта. Разм. 125; 125K – Подставка, включая 1 цилиндрический палец, 2 призматических шпонки и 4 винта.
36 1230_125XL
| для типа | 36 1230 | L | B | c −0,02 | e | f | k H7 | n H7 | u | x | подходит к цветовой y |
| маркировке | |||||||||||
| Подставка для станочных тисков | |||||||||||
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | ||
| 125K | (1862,40) | 280 | 126 | 100 | 100 | 96 | 30 | 20 | 13 | 126,2 | 200 |
| 125 | 1203,06 | 250 | 154 | 85 | 100 | 96 | 30 | 20 | 13 | 125,5 | 200 |
| 125XL | 1910,85 | 400 | 126 | 100 | – | – | 30 | 20 | – | – | – |
Ввинчиваемые упорные головки / комплект захватов Универсальный комплект захватов Подходит для: Губки Allmatic 361206 – 361354. Применение: Универсальный комплект захватов позволяет реализовывать различные варианты
зажимания заготовок. Он состоит из базового элемента с регулировкой положения, опоры и упорной головки и привинчивается на опорную губку винтом M10. Посредством доработки опоры в зависимости от индивидуальных требований зубцы упорной головки могут быть переведены почти в любое положение относительно детали, что позволяет изменять как высоту захвата, так и высоту опоры детали.
36 1345
65 мм – 300 мм – диапазон зажима диапазон зажима мин. макс. 40 мм 18 мм h1 h3
Опора,, 29 мм обработанная фрезой
для типа 125 h2
36 1345 Универсальный комплект захватов 844,65 ■ (кейс с 4 наборами) Почему следует сделать выбор в пользу системы быстрой смены губок?
Система обеспечивает максимальную точность, универсальность и высокую скорость. Ваши тиски нужно лишь один раз оснастить базовыми губками, чтобы пользоваться системой с очень высокой гибкостью. За счет широких верхних частей губок можно крепко зажимать даже очень Изготовитель 2 широкие детали. Может также использоваться и в качестве упора, для зажимания по контуру, а также для зажимания заготовок и готовых деталей. 36
Отсутствие мешающих крепежных Изготовитель 1 Изготовитель 3
отверстий и огромная высота гаранти- руют выполнение практически любой задачи по зажиманию. Например, 5-координатная обработка
и использование в качестве приспособления. Allmatic / GARANT
Цвет. код: Titan 2 T-Rex Centro Gripp TC HiPo LC LC-GARANT Titan
LCV125G NC8
