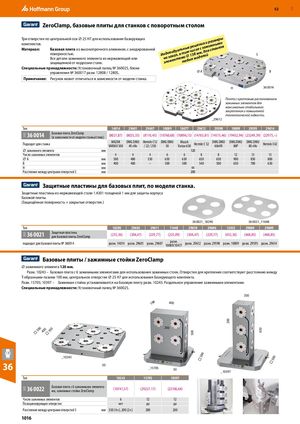

ZeroClamp, базовые плиты для станков с поворотным столом
Три отверстия по центральной оси 25 H7 для использования базирующих змеры комплектов.
| Материал: | Базовая плита из высокопрочного алюминия, с анодированной | ов | |
| дуальные решения и рале с зажимными |
| поверхностью. | Индивиаз, в том чис | S | |
| Все детали зажимного элемента из нержавеющей или | на зак | ||
| защищенной от коррозии стали. | элементами ⌀ 138 мм, для станклюбых моделей | ||
| Специальные принадлежности: Установочный палец № 360025, блоки |
управления № 360017 разм. 12808 / 12805. A B
Примечание: Рисунок может отличаться в зависимости от модели станка. H 36 0014
Плита с крестовым расположением зажимных элементов для максимально стабильного закрепления и повышенной технологической гибкости. _29612
| Тип | 14014 | 29601 | 29607 | 10089 | 10477 | 29612 | 29598 | 10009 | 29595 | 29614 | ||
| 31O 36 0014 | Базовая плита ZeroClamp (в зависимости от модели стан | ка/стола) | (8021,87) | (8025,35) | (8110,45) | (10760,68) | (10896,15) | (14763,81) | (14515,46) | (19452,94) | (23249,39) | (22975,–) |
| Подходит для станка | MAZAK VARIAX 500 | DMG DMU 40 eVo | Hermle C12 / 22 / 250 | DMG DMU 50 | Mazak Variax 630 | Hermle C 32 | DMG DMU 60eV0 | DMG DMU 80P | DMG DMU 80 eVo | Hermle C42 | ||
| ⌀ зажимного элеме | нта | мм | 1 | 20 | ||||||||
| Число зажимных эле | ментов | 4 | 4 | 4 | 6 | 6 | 8 | 8 | 12 | 13 | 13 | |
| ⌀ A | мм | 500 | 480 | 330 | 630 | 630 | 650 | 630 | 900 | 830 | 800 | |
| B | мм | 400 | 400 | – | 500 | 500 | 540 | 500 | 630 | 700 | 630 | |
| H | мм | 44 | ||||||||||
| Расстояние между це | нтрами отверстий S | мм | 2 | 00 |
Защитные пластины для базовых плит, по модели станка. Защитные пластины из нержавеющей стали 1.4301 толщиной 1 мм для защиты корпуса базовой плиты. (Защищённая поверхность + закрытые отверстия.)
| 36 0021 | 18290 | 36 0021 | 11648 | |||||||
| Тип | 18290 | 29605 | 29611 | 11648 | 29610 | 29606 | 12452 | 29604 | 29609 | |
| 31O 36 0021 | Защитная пластина для базовой плиты ZeroClamp | (235,36) | (304,47) | (229,77) | (225,09) | (304,47) | (229,77) | (433,36) | (468,85) | (468,85) |
| подходит для базо | вой плиты № 360014 | разм. 14014 | разм. 29601 | разм. 29607 | разм. 10089/10477 | разм. 29612 | разм. 29598 | разм. 10009 | разм. 29595 | разм. 29614 |
Базовые плиты / зажимные стойки ZeroClamp
- зажимного элемента 120 мм. Разм. 10243 – Базовая плита с 6 зажимными элементами для использования зажимных стоек. Отверстия для крепления соответствуют расстоянию между
Т-образными пазами 100 мм, центральное отверстие 25 H7 для использования базирующего комплекта. Разм. 15705; 10397 – Зажимная стойка устанавливается на базовую плиту разм. 10243. Раздельное управление зажимными элементами.
Специальные принадлежности: Установочный палец № 360025. 200 198 400
200 ☐ 500 400☐ 350
_10243
36
50 _15705 50
| Тип | 10243 | 15705 | 10397 | |
| 36 0022 Базовая плита с 6 зажимными элемента- | ||||
| (10741,57) | (29227,17) | (22106,64) | ||
| ми, зажимные стойки ZeroClamp | ||||
| Число зажимных элементов | 6 | 12 | 12 | |
| Позиционирующие отверстие | нет | да | да | |
| Расстояние между центрами отверстий S | мм 350 (4×), 200 (2×) | 200 | 200 |
☐ 500 ☐ 500 _10397
