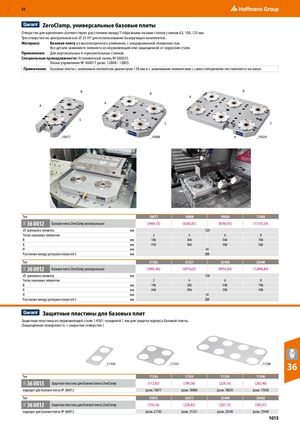

RUE 31O31O31O31O 52 ​  ZeroClamp, универсальные базовые плиты Отверстия для крепления соответствуют расстоянию между T-образными пазами столов станков 63, 100, 125 мм. Три отверстия по центральной оси ⌀ 25 H7 для использования базирующих комплектов. Материал: Базовая плита из высокопрочного алюминия, с анодированной поверхностью. Все детали зажимного элемента из нержавеющей или защищенной от коррозии стали. Применение: Для вертикальных и горизонтальных станков. Специальные принадлежности: Установочный палец № 360025. Блоки управления № 360017 разм. 12808 / 12805. Примечание: Базовые плиты с зажимным элементом диаметром 138 мм и с зажимными элементами с самостопорением поставляются на заказ. B B B A A A S S S _10077 _10008 H _10024 Тип 10077 10008 10024 11058 36 0012 Базовая плита ZeroClamp универсальная (3464,73) (6265,81) (8766,93) (11335,54) ⌀ зажимного элемента мм 120 Число зажимных элементов 2 4 6 8 B мм 166 366 566 766 A мм 416 366 366 366 H мм 44 Расстояние между центрами отверстий S мм 200 Тип 21782 21521 25438 25440 36 0012 Базовая плита ZeroClamp универсальная (3905,86) (6974,63) (9954,84) (12896,84) ⌀ зажимного элемента мм 138 Число зажимных элементов 2 4 6 8 B мм 196 396 596 796 A мм 446 396 396 396 H мм 54 Расстояние между центрами отверстий S мм 200 ​  Защитные пластины для базовых плит Защитные пластины из нержавеющей стали 1.4301 толщиной 1 мм для защиты корпуса базовой плиты. (Защищённая поверхность + закрытые отверстия.) _11356 _11355 _11396 36 Тип 11356 11355 11354 11396 36 0013 Защитная пластина для базовой плиты ZeroClamp (112,82) (184,56) (224,16) (262,46) подходит для базовой плиты № 360012 разм. 10077 разм. 10008 разм. 10024 разм. 11058 Тип 21872 24311 25449 25442 36 0013 Защитная пластина для базовой плиты ZeroClamp (156,16) (228,83) (267,12) (305,41) подходит для базовой плиты № 360012 разм. 21782 разм. 21521 разм. 25438 разм. 25440 1015
