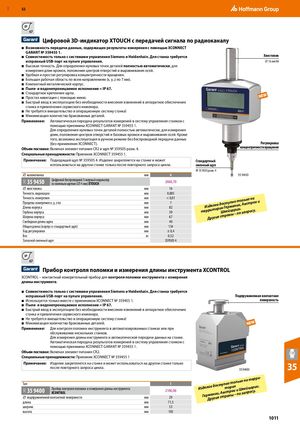

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1010

Предыдущая страница Следующая страница

Навигация

RUE 31O31O 52 IP 67    Цифровой 3D-индикатор XTOUCH с передачей сигнала по радиоканалу ■ Возможность передачи данных, содержащих результаты измерения с помощью XCONNECT GARANT № 359455 1. ■ Совместимость только с системами управления Siemens и Heidenhain. Для станка требуется Хвостовик исправный USB-порт на пульте управления. ⌀ 16 мм h6 ■ Высокая точность. Для определения нулевых точек деталей полностью автоматически, для измерения длин кромок, положения центров отверстий и выравнивания осей. ■ Удобная и простая регулировка концентричности вращения. ■ Большая рабочая область по всем направлениям (x, y, z по 7 мм). ■ Компактный металлический корпус. ■ Пыле- и водонепроницаемое исполнение = IP 67. ■ Стандартное крепление щупа. ■ Простая навигация с помощью меню. ■ Быстрый ввод в эксплуатацию без необходимости внесения изменений в аппаратное обеспечение станка и привлечения сервисного инженера. ■ Не требуется вмешательство в операционную систему станка! ■ Минимизация количества бракованных деталей. Применение: Автоматическая передача результатов измерений в систему управления станком с помощью приемника XCONNECT GARANT № 359455 1. Для определения нулевых точек деталей полностью автоматически, для измерения длин, положения центров отверстий и базовых кромок и выравнивания осей. Кроме того, возможна эксплуатация в ручном режиме без беспроводной передачи данных (без применения XCONNECT). Регулировка Объем поставки: Включая элемент питания CR2 и щуп № 359505 разм. 4. концентричности вращения Специальные принадлежности: Приемник XCONNECT 359455 1. Примечание: Подходящий щуп № 359505 4. Изделие закрепляется на станке и может Стандартный использоваться на другом станке только после повторного запроса цикла. сменный щуп № 35 9505 разм. 4 ⌀ наконечника мм 4 35 9450 35 9450 Цифровой беспроводной 3-мерный индикаторсо сменным щупом (⌀ 4 мм) XTOUCH2660,70 ⌀ хвостовика мм 16 Точность индикации мм 0,005 Точность измеренияПределы измерения x, y, z поДлина корпусаГлубина корпусаШирина корпусамм< 0,01мм7мм82мм39мм67теИрзДрдиреутлгиоиереидсШиотсвГртееарйунмцпыанарон–иитпииоо.,злАаьвпксротонрсаиу.и и Свободная длина щупа мм 40 Общая длина (корпус и стандартный щуп) мм 134 Ход регулировки мм ± 0,4 Вес кг 0,52 Запасной сменный щуп 359505 4 IP 67    Прибор контроля поломки и измерения длины инструмента XCONTROL XCONTROL – контактный измерительный прибор для контроля поломки инструмента и измерения длины инструмента. ■ Совместимость только с системами управления Siemens и Heidenhain. Для станка требуется исправный USB-порт на пульте управления. Подпружиненная контактная ■ Используется только вместе с приемником XCONNECT № 359455 1. поверхность ■ Пыле- и водонепроницаемое исполнение = IP 67. ■ Быстрый ввод в эксплуатацию без необходимости внесения изменений в аппаратное обеспечение станка и привлечения сервисного инженера. ■ Не требуется вмешательство в операционную систему станка! ■ Минимизация количества бракованных деталей. Применение: Для контроля поломки инструмента в автоматизированных станках или при обслуживании нескольких станков. Для измерения длины инструмента и автоматической передачи данных на станке. Автоматическая передача результатов измерений в систему управления станком с помощью приемника XCONNECT GARANT № 359455 1. Объем поставки: Включая элемент питания CR2. Специальные принадлежности: Приемник XCONNECT № 359455 1 Примечание: Изделие закрепляется на станке и может использоваться на другом станке толькопосле повторного запроса цикла. 35 9400 35 Тип 135 9400Прибор контроля поломки и измерения длины инструментаXCONTROL2106,06⌀ подпружиненной контактной поверхностимм29ИздГеерлДмиреаундгиоиисет,сАтувптрснтаоонрртыииоии–липьШокозванепайрцтоасерури.рии. - длина мм 71,5 ширина мм 53 высота мм 105 1011
