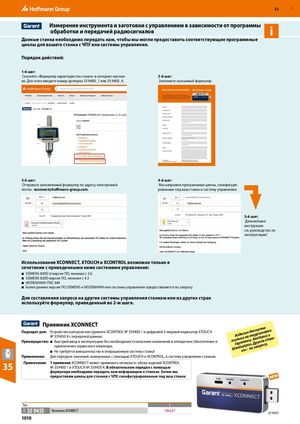

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1009

Измерение инструмента и заготовки с управлением в зависимости от программы

обработки и передачей радиосигналов

Данные станка необходимо передать нам, чтобы мы могли предоставить соответствующие программные

циклы для вашего станка с ЧПУ или системы управления.

Порядок действий:

1-й шаг: Скачайте «Формуляр характеристик станка» в интернет-магази- 2-й шаг: не. Для этого введите номер артикула 35 9400_1 или 35 9400_4. Заполните скачанный формуляр.

3-й шаг: 4-й шаг: Отправьте заполненный формуляр по адресу электронной Мы направим программные циклы, сконфигурипочты: xconnect@hoffmann-group.com. рованные под ваш станок и систему управления.

5-й шаг: Дальнейшие инструкции см. руководство по эксплуатации!

Использование XCONNECT, XTOUCH и XCONTROL возможно только в

сочетании с приведенными ниже системами управления:

• SIEMENS 840D sl версия ПО, начиная с 2.6
• SIEMENS 828D версия ПО, начиная с 4.3
• HEIDENHAIN ITNC 640
• Более ранние версии ПО SIEMENS и HEIDENHAIN или системы управления предоставляются по запросу

Для составления запроса на другие системы управления станком или из других стран

используйте формуляр, приведенный во 2-м шаге.

Приемник XCONNECT

Подходит для: Устройство контроля инструмента XCONTROL № 359400 1 и цифровой 3-мерный индикатор XTOUCH

• Германии, Австрии и у.

привлечения сервисного инженера. Швейцарии. Дрны – по запрос

• Не требуется вмешательство в операционную систему станка!

Применение: Для передачи значений, измеренных с помощью XTOUCH и XCONTROL, в систему управления станком. 35 Примечание: 1 приемник XCONNECT может принимать сигналы от обоих изделий XCONTROL № 359400 1 и XTOUCH № 359450 4. В обязательном порядке с помощью формуляра необходимо передать нам информацию о станках. Затем мы предоставим циклы для станков с ЧПУ, сконфигурированные под ваш станок.

35 9455 Приемник XCONNECT 1064,67
