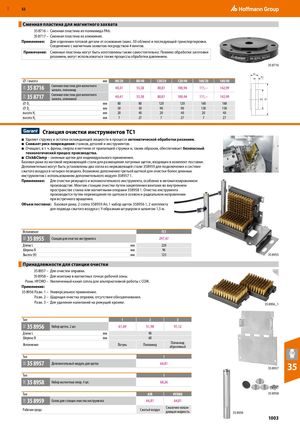

Сменная пластина для магнитного захвата
35 8716 – Сменная пластина из полиамида PA6. 35 8717 – Сменная пластина из алюминия.
Применение: Для отделения готовой детали от основания (макс. 50 об/мин) и последующей транспортировки. Соединение с магнитным захватом посредством 4 винтов.
Примечание: Сменные пластины могут быть изготовлены также самостоятельно. Помимо обработки заготовки резанием, могут использоваться также процессы обработки давлением. 35 8716
| H1 H2 | |||||||||
| ⌀/ высота | мм | 80/20 | 80/40 | 120/20 | 120/40 | 160/20 | 160/40 | ||
| 31V 35 8716 | Сменная пластина для магнитного захвата,полиамид | 40,41 | 55,58 | 80,81 | 100,94 | 111,– | 142,99 | ||
| 31V 35 8717 | Сменная пластина для магнитного захвата, алюминий | 40,41 | 55,58 | 80,81 | 100,94 | 111,– | 142,99 | D1 D2 | |
| ⌀ D1 | мм | 80 | 80 | 120 | 120 | 160 | 160 | ||
| ⌀ D2 | мм | 50 | 50 | 90 | 90 | 130 | 130 | ||
| высота H1 | мм | 20 | 40 | 20 | 40 | 20 | 40 | ||
| высота H2 | мм | 7 | 27 | 7 | 27 | 7 | 27 |
Станция очистки инструментов TC1
- Удаляет стружку и остатки охлаждающей жидкости в процессе автоматической обработки резанием.
- Снижает риск повреждения станков, деталей и инструментов.
- Очищает, в т. ч. фрезы, сверла и метчики от прилипшей стружки и, таким образом, обеспечивает безопасный технологический процесс производства.
- Click&Clamp – сменные щетки для индивидуального применения.
Базовая рама из матовой нержавеющей стали для размещения латунных щеток, входящих в комплект поставки. Дополнительно могут быть установлены два сопла из нержавеющей стали 358959 для подключения к системе сжатого воздуха в четырех позициях. Возможно дополнение третьей щеткой для очистки более длинных инструментов с использованием дополнительного модуля 358957 1.
Применение: Для очистки режущего и вспомогательного инструмента, особенно в автоматизированном производстве. Монтаж станции очистки путем закрепления винтами во внутреннем пространстве станка или магнитными опорами 358958 1. Очистка инструмента производится путем перемещения по щеткам в осевом и радиальном направлении при встречного вращения.
Объем поставки: Базовая рама, 2 сопла 358959 Air, 1 набор щеток 358956 1, 2 копплекта для подвода сжатого воздуха с Y-образным штуцером и шлангом 1,5 м.
| Исполнение | TC1 | |||
| 31E 35 8955 | Станция для очистки инструмента | 297,47 | ||
| Длина L | мм | 220 | ||
| Ширина В | мм | 96 | ||
| Высота (Н) | мм | 125 | 35 8955 |
Принадлежности для станции очистки
35 8957 – Для очистки оправки. 35 8958 – Для монтажа в магнитных точках рабочей зоны. Разм. HYDRO – Увеличенный канал сопла для альтернативной работы с СОЖ.
Применение: 35 8956 Разм. 1 – Универсальное применение. Разм. 2 – Щадящая очистка оправки, отсутствие обесцвечивания. Разм. 3 – Для удаления налипаний на режущей кромке. 35 8956_1
| Тип | 1 | 2 | 3 | |||
| 35 8956 | Набор щеток, 2 шт. | 61,69 | 51,98 | 91,12 | ||
| Длина L | мм | 90 | ||||
| Ширина В | мм | 60 | ||||
| Полиамид | ||||||
| Исполнение | Латунь | Полиамид | ||||
| абразивный | ||||||
| Тип | 1 | |||||
| 35 8957 | Дополнительный модуль для щеток | 64,81 | 35 | |||
| 35 8957 | ||||||
| Тип | 1 | |||||
| 35 8958 | Набор магнитных опор, 4 шт. | 68,26 | ||||
| Тип | AIR | 35 8958 HYDRO | ||||
| 35 8959 | Сопло для станции очистки инструмента | 64,81 | 64,81 |
Смазочно-охлаж- Рабочая среда Сжатый воздух дающая жидкость 35 8959
