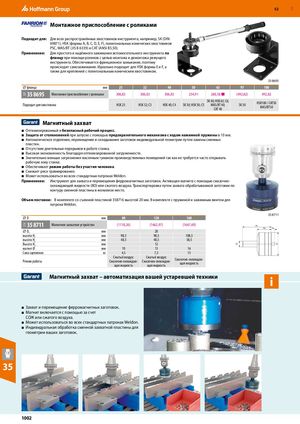

Монтажное приспособление с роликами

Подходит для: Для всех распространённых хвостовиков инструмента, например, SK (DIN 69871), HSK (формы A, B, C, D, E, F), полигональных конических хвостовиков PSC, MAS/BT (JIS B 6339) и CAT (ANSI B5.50).

Применение: Для простого и надёжного зажимания вспомогательного инструмента по фланцу при помощи роликов с целью монтажа и демонтажа режущего инструмента. Обеспечивается фрикционное замыкание, поэтому происходит самозажимание. Идеально подходит для HSK формы E и F, а также для креплений с полигональным коническим хвостовиком.

35 8695
⌀фланцамм253240506397100
33F 35 8695Монтажное приспособление с роликами306,83306,83306,83254,91260,58 ■(492,82)492,82
Подходит для хвостовикаHSK 25HSK 32; C3HSK 40; C4SK 30; HSK 50; C5SK 40; HSK 63; C6; MAS/BT 40; CAT 40SK 50HSK100 / CAT50 MAS/BT50

Магнитный захват

  • Оптимизированный и безопасный рабочий процесс.
  • Защита от столкновений при запуске с помощью предохранительного механизма с ходом нажимной пружины в 10 мм.
  • Автоматическое отделение, перемещение и складывание заготовок индивидуальной геометрии путем замены сменных пластин.
  • Отсутствие длительных перерывов в работе станка.
  • Высокая экономичность благодаря оптимизированной загруженности.
  • Значительно меньше загрязнения масляным туманом произведственных помещений так как не требуется часто открывать рабочую зону станка.
  • Обеспечивает режим работы без участия человека.
  • Снижает риск травмирования.
  • Может использоваться во всех стандартных патронах Weldon.

Применение: Инструмент для захвата и перемещения ферромагнитных заготовок. Активация магнита с помощью смазочноохлаждающей жидкости (ВО) или сжатого воздуха. Транспортировка путем захвата обрабатываемой заготовки по контуру сменной пластины в желаемое место.

Объем поставки: В комплекте со съемной пластиной 358716 высотой 20 мм. В комплекте с пружиной и зажимным винтом для патрона Weldon. 35 8711

⌀Dмм80120160
31V 35 8711Магнитное захватное устройство(1118,26)(1462,97)(1647,69)H1 H2 H3
⌀ D1мм20
высота H1мм98,598,5108,5
высота H2мм48,548,558,5
Высота H3мм12D D1
магнит Øмм101316
Сила сцеплениякг4,57,515
Режим работыСжатый воздух; Смазочно-охлаждаю- щая жидкостьСжатый воздух; Смазочно-охлаждаю- щая жидкостьСмазочно-охлаждаю- щая жидкость

Магнитный захват – автоматизация вашей устаревшей техники

  • Захват и перемещение ферромагнитных заготовок.
  • Магнит включается с помощью за счет СОЖ или сжатого воздуха.
  • Может использоваться во всех стандартных патронах Weldon.
  • Индивидуальная обработка сменной захватной пластины для геометрии ваших заготовок.
