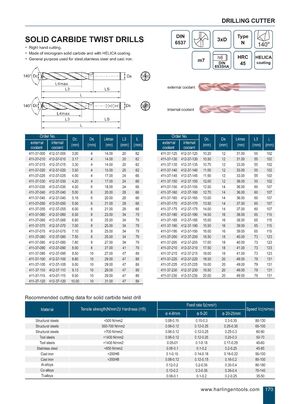

СВЕРЛИЛЬНЫЙ ИНСТРУМЕНТ
ЦЕЛЬНОТВЁРДОСПЛАВНЫЕ СПИРАЛЬНЫЕ СВЁРЛА
По стандарту DIN 6537, тип 3xD, N, 140°
- Правое направление резания.
- Изготовлены из мелкозернистого цельного твёрдого сплава с покрытием HELICA.
- Универсального назначения для обработки стали, нержавеющей стали и чугуна.
По стандарту DIN 16535HAJ, твёрдость HRC 45, покрытие HELICA.
| Order No. (наружная подача СОЖ) | Order No. (внутренняя подача СОЖ) | Диаметр, мм | L4max, мм | L, мм | ||
|---|---|---|---|---|---|---|
| 411-37-005 | 412-37-005 | 3.00 | 4 | 14.00 | 20 | 62 |
| 411-37-010 | 412-37-010 | 3.17 | 4 | 14.00 | 20 | 62 |
| 411-37-015 | 412-37-015 | 3.30 | 4 | 14.00 | 20 | 62 |
| 411-37-020 | 412-37-020 | 3.50 | 4 | 15.00 | 20 | 62 |
| 411-37-025 | 412-37-025 | 4.00 | 4 | 17.00 | 24 | 66 |
| 411-37-030 | 412-37-030 | 4.20 | 4 | 17.00 | 24 | 66 |
| 411-37-035 | 412-37-035 | 4.50 | 6 | 18.00 | 24 | 66 |
| 411-37-040 | 412-37-040 | 5.00 | 6 | 20.00 | 28 | 66 |
| 411-37-045 | 412-37-045 | 5.16 | 6 | 20.00 | 28 | 66 |
| 411-37-050 | 412-37-050 | 5.50 | 6 | 21.00 | 28 | 66 |
| 411-37-055 | 412-37-055 | 6.00 | 6 | 21.00 | 28 | 66 |
| 411-37-060 | 412-37-060 | 6.50 | 8 | 23.00 | 34 | 79 |
| 411-37-065 | 412-37-065 | 6.80 | 8 | 25.00 | 34 | 79 |
| 411-37-070 | 412-37-070 | 7.00 | 8 | 25.00 | 34 | 79 |
| 411-37-075 | 412-37-075 | 7.10 | 8 | 25.00 | 34 | 79 |
| 411-37-080 | 412-37-080 | 7.50 | 8 | 25.00 | 34 | 79 |
| 411-37-085 | 412-37-085 | 7.80 | 8 | 27.00 | 34 | 79 |
| 411-37-090 | 412-37-090 | 8.00 | 8 | 27.00 | 41 | 79 |
| 411-37-095 | 412-37-095 | 8.50 | 10 | 27.00 | 47 | 89 |
| 411-37-100 | 412-37-100 | 8.80 | 10 | 29.00 | 47 | 89 |
| 411-37-105 | 412-37-105 | 9.00 | 10 | 29.00 | 47 | 89 |
| 411-37-110 | 412-37-110 | 9.13 | 10 | 29.00 | 47 | 89 |
| 411-37-115 | 412-37-115 | 9.50 | 10 | 29.00 | 47 | 89 |
| 411-37-120 | 412-37-120 | 10.00 | 10 | 31.00 | 47 | 89 |
| 411-37-125 | 412-37-125 | 10.20 | 12 | 31.00 | 55 | 102 |
| 411-37-130 | 412-37-130 | 10.50 | 12 | 31.00 | 55 | 102 |
| 411-37-135 | 412-37-135 | 10.70 | 12 | 33.00 | 55 | 102 |
| 411-37-140 | 412-37-140 | 11.00 | 12 | 33.00 | 55 | 102 |
| 411-37-145 | 412-37-145 | 11.50 | 12 | 33.00 | 55 | 102 |
| 411-37-150 | 412-37-150 | 12.00 | 12 | 36.00 | 55 | 102 |
| 411-37-155 | 412-37-155 | 12.50 | 14 | 36.00 | 60 | 107 |
| 411-37-160 | 412-37-160 | 12.70 | 14 | 36.00 | 60 | 107 |
| 411-37-165 | 412-37-165 | 13.00 | 14 | 36.00 | 60 | 107 |
| 411-37-170 | 412-37-170 | 13.50 | 14 | 37.00 | 60 | 107 |
| 411-37-175 | 412-37-175 | 14.00 | 14 | 37.00 | 60 | 107 |
| 411-37-180 | 412-37-180 | 14.50 | 16 | 38.00 | 65 | 115 |
| 411-37-185 | 412-37-185 | 15.00 | 16 | 38.00 | 65 | 115 |
| 411-37-190 | 412-37-190 | 15.50 | 16 | 39.00 | 65 | 115 |
| 411-37-195 | 412-37-195 | 16.00 | 16 | 39.00 | 65 | 115 |
| 411-37-200 | 412-37-200 | 16.50 | 18 | 40.00 | 73 | 123 |
| 411-37-205 | 412-37-205 | 17.00 | 18 | 40.00 | 73 | 123 |
| 411-37-210 | 412-37-210 | 17.50 | 18 | 41.00 | 73 | 123 |
| 411-37-215 | 412-37-215 | 18.00 | 18 | 41.00 | 73 | 123 |
| 411-37-220 | 412-37-220 | 18.50 | 20 | 49.00 | 79 | 131 |
| 411-37-225 | 412-37-225 | 19.00 | 20 | 49.00 | 79 | 131 |
| 411-37-230 | 412-37-230 | 19.50 | 20 | 49.00 | 79 | 131 |
| 411-37-235 | 412-37-235 | 20.00 | 20 | 49.00 | 79 | 131 |
Рекомендуемые режимы резания для цельнотвёрдосплавных спиральных свёрел
| Материал | Предел прочности (Н/мм2)/твёрдость (HB) | Подача fz (мм/об), 4-8мм | Подача fz, 8-20мм | Подача fz, 20-25мм | Скорость Vc (м/мин) |
|---|---|---|---|---|---|
| Конструкционные стали | <500 Н/мм2 | 0.08-0.15 | 0.15-0.3 | 0.3-0.35 | 80-130 |
| Конструкционные стали | 500-700 Н/мм2 | 0.06-0.12 | 0.12-0.25 | 0.25-0.35 | 65-100 |
| Конструкционные стали | >700 Н/мм2 | 0.06-0.12 | 0.12-0.25 | 0.25-0.3 | 60-90 |
| Инструментальные стали | <1400 Н/мм2 | 0.06-0.12 | 0.12-0.25 | 0.25-0.3 | 50-70 |
| Инструментальные стали | >1400 Н/мм2 | 0.05-0.1 | 0.1-0.18 | 0.17-0.25 | 45-60 |
| Нержавеющая сталь | <850 Н/мм2 | 0.06-0.1 | 0.1-0.2 | 0.2-0.25 | 45-65 |
| Чугун | <200HB | 0.1-0.15 | 0.14-0.18 | 0.18-0.22 | 95-100 |
| Чугун | >200HB | 0.08-0.12 | 0.12-0.15 | 0.16-0.2 | 80-100 |
| Алюминиевые сплавы | 0.12-0.2 | 0.2-0.35 | 0.35-0.4 | 80-180 | |
| Кобальтовые сплавы | 0.12-0.2 | 0.2-0.35 | 0.35-0.4 | 70-140 | |
| Титановые сплавы | 0.06-0.1 | 0.1-0.2 | 0.2-0.25 | 35-50 |
