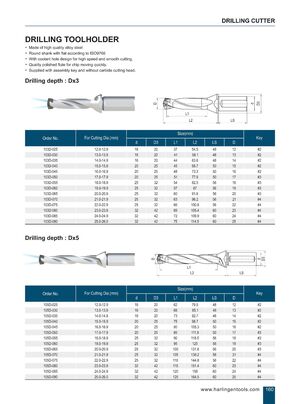

СВЕРЛИЛЬНЫЙ ИНСТРУМЕНТ
ДЕРЖАВКА ДЛЯ СВЕРЛЕНИЯ
- Изготовлена из высококачественной легированной стали
- Круглый хвостовик с лыской по стандарту IS09766
- Отверстие для СОЖ обеспечивает высокоскоростную и плавную обработку.
- Качественно отполированная канавка для быстрого отвода стружки.
- Поставляется с ключом для сборки, без твердосплавной режущей головки.
Глубина сверления: Dx3
| Order No. | Диаметр, мм | L1 | L2 | LS | № | |||
|---|---|---|---|---|---|---|---|---|
| 103D-025 | 12.0-12.9 | 16 | 20 | 37 | 54.5 | 48 | 12 | #2 |
| 103D-030 | 13.0-13.9 | 16 | 20 | 41 | 58.1 | 48 | 13 | #2 |
| 103D-035 | 14.0-14.9 | 16 | 20 | 44 | 63.6 | 48 | 14 | #2 |
| 103D-040 | 15.0-15.9 | 20 | 25 | 45 | 68.7 | 50 | 15 | #2 |
| 103D-045 | 16.0-16.9 | 20 | 25 | 48 | 73.3 | 50 | 16 | #2 |
| 103D-050 | 17.0-17.9 | 20 | 25 | 51 | 77.9 | 50 | 17 | #3 |
| 103D-055 | 18.0-18.9 | 25 | 32 | 54 | 82.5 | 56 | 18 | #3 |
| 103D-060 | 19.0-19.9 | 25 | 32 | 57 | 87 | 56 | 19 | #3 |
| 103D-065 | 20.0-20.9 | 25 | 32 | 60 | 91.6 | 56 | 20 | #3 |
| 103D-070 | 21.0-21.9 | 25 | 32 | 63 | 96.2 | 56 | 21 | #4 |
| 103D-075 | 22.0-22.9 | 25 | 32 | 66 | 100.8 | 56 | 22 | #4 |
| 103D-080 | 23.0-23.9 | 32 | 42 | 69 | 105.4 | 60 | 23 | #4 |
| 103D-085 | 24.0-24.9 | 32 | 42 | 72 | 109.9 | 60 | 24 | #4 |
| 103D-090 | 25.0-26.0 | 32 | 42 | 75 | 114.5 | 60 | 25 | #4 |
Глубина сверления: Dx5
| Order No. | Диаметр, мм | L1 | L2 | LS | № | |||
|---|---|---|---|---|---|---|---|---|
| 105D-025 | 12.0-12.9 | 16 | 20 | 62 | 79.5 | 48 | 12 | #2 |
| 105D-030 | 13.0-13.9 | 16 | 20 | 68 | 85.1 | 48 | 13 | #2 |
| 105D-035 | 14.0-14.9 | 16 | 20 | 73 | 92.7 | 48 | 14 | #2 |
| 105D-040 | 15.0-15.9 | 20 | 25 | 75 | 98.7 | 50 | 15 | #2 |
| 105D-045 | 16.0-16.9 | 20 | 25 | 80 | 105.3 | 50 | 16 | #2 |
| 105D-050 | 17.0-17.9 | 20 | 25 | 85 | 111.9 | 50 | 17 | #3 |
| 105D-055 | 18.0-18.9 | 25 | 32 | 90 | 118.5 | 56 | 18 | #3 |
| 105D-060 | 19.0-19.9 | 25 | 32 | 95 | 125 | 56 | 19 | #3 |
| 105D-065 | 20.0-20.9 | 25 | 32 | 100 | 131.6 | 56 | 20 | #3 |
| 105D-070 | 21.0-21.9 | 25 | 32 | 105 | 138.2 | 56 | 21 | #4 |
| 105D-075 | 22.0-22.9 | 25 | 32 | 110 | 144.8 | 56 | 22 | #4 |
| 105D-080 | 23.0-23.9 | 32 | 42 | 115 | 151.4 | 60 | 23 | #4 |
| 105D-085 | 24.0-24.9 | 32 | 42 | 120 | 158 | 60 | 24 | #4 |
| 105D-090 | 25.0-26.0 | 32 | 42 | 125 | 164.5 | 60 | 25 | #4 |
