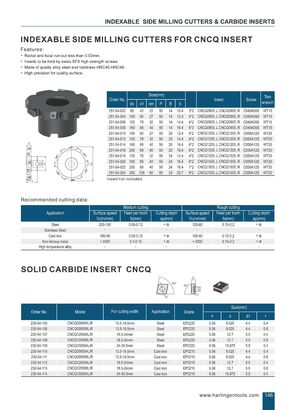

ФРЕЗЫ ДИСКОВЫЕ ИНДЕКСИРУЕМЫЕ И ТВЕРДОСПЛАВНЫЕ ПЛАСТИНЫ

ФРЕЗЫ ДИСКОВЫЕ ИНДЕКСИРУЕМЫЕ ПОД ПЛАСТИНУ CNCQ

Особенности:

  • Радиальное и осевое биение менее 0.02 мм.
  • Пластины крепятся высокопрочными швейцарскими винтами SFS.
  • Изготовлены из качественной легированной стали твёрдостью HRC45-HRC48.
  • Высокая точность для качественной поверхности.
Номер заказаdm (мм)Кол-во зубьевПластинаВинтTorx ключ
251-54-00214/10.43*2CNCQ0905..L / CNCQ0905..RC040A09SWT15
251-54-004100/14/12.44*2CNCQ0905..L / CNCQ0905..RC040A09SWT15
251-54-006125/14/14.44*2CNCQ0905..L / CNCQ0905..RC040A09SWT15
251-54-008160/14/16.46*2CNCQ0905..L / CNCQ0905..RC040A09SWT15
251-54-010100/12.44*2CNCQ1205..L / CNCQ1205..RC050A12SWT20
251-54-012125/14.44*2CNCQ1205..L / CNCQ1205..RC050A12SWT20
251-54-014160/16.46*2CNCQ1205..L / CNCQ1205..RC050A12SWT20
251-54-016200/16.48*2CNCQ1205..L / CNCQ1205..RC050A12SWT20
251-54-018125/14.44*2CNCQ1505..L / CNCQ1505..RC050A12SWT20
251-54-020160/16.46*2CNCQ1505..L / CNCQ1505..RC050A12SWT20
251-54-022200/16.47*2CNCQ1505..L / CNCQ1505..RC050A12SWT20
251-54-024250/129/25.79*2CNCQ1505..L / CNCQ1505..RC050A12SWT20

Пластина не входит в комплект.

Рекомендуемые режимы резания:

Область примененияПолучистовая обработкаЧерновая обработка
Vc (м/мин)fz(мм)ap(мм)Vc(м/мин)fz(мм)ap(мм)
Сталь200-1000.05-0.12<a120-600.15-0.2<a
Нержавеющая сталь
Чугун180-800.05-0.15<a150-800.15-0.2<a
Цветные металлы< 20000.1-0.15<a< 20000.15-0.2<a
Жаропрочный сплав

ТВЕРДОСПЛАВНАЯ ПЛАСТИНА CNCQ

Номер заказаМодельШирина резанияОбласть примененияМарка сплаваРазмер (мм)
230-54-105CNCQ090504L/R13.5-18.5ммСтальEP22205.569.5254.4
230-54-106CNCQ090508L/R13.5-18.5ммСтальEP22205.569.5254.4
230-54-107CNCQ120504L/R18.5-24ммСтальEP22205.5612.75.5
230-54-108CNCQ120508L/R18.5-24ммСтальEP22205.5612.75.5
230-54-109CNCQ150504L/R24-30.5ммСтальEP22205.5615.8755.5
230-54-110CNCQ090504L/R13.5-18.5ммЧугунEP32155.569.5254.4
230-54-111CNCQ090508L/R13.5-18.5ммЧугунEP32155.569.5254.4
230-54-112CNCQ120504L/R18.5-24ммЧугунEP32155.5612.75.5
230-54-113CNCQ120508L/R18.5-24ммЧугунEP32155.5612.75.5
230-54-114CNCQ150504L/R24-30.5ммЧугунEP32155.5615.8755.5
