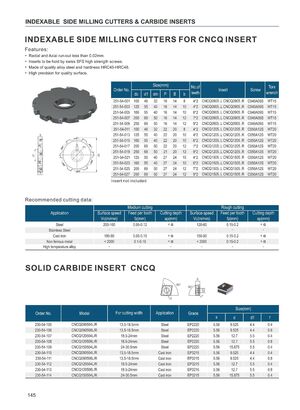

ФРЕЗЫ ДИСКОВЫЕ ИНДЕКСИРУЕМЫЕ И ТВЕРДОСПЛАВНЫЕ ПЛАСТИНЫ
ФРЕЗЫ ДИСКОВЫЕ ИНДЕКСИРУЕМЫЕ ПОД ПЛАСТИНУ CNCQ
Особенности:
- Радиальное и осевое биение менее 0.02 мм.
- Пластины крепятся высокопрочными швейцарскими винтами SFS.
- Изготовлены из качественной легированной стали твёрдостью HRC45-HRC48.
- Высокая точность для качественной поверхности.
| Номер заказа | Размер (мм) | Кол-во зубьев | Пластина | Винт | Torx ключ |
|---|---|---|---|---|---|
| 251-54-001 | 100 | 4*2 | CNCQ0905..L / CNCQ0905..R | C040A09S | WT15 |
| 251-54-003 | 125 | 4*2 | CNCQ0905..L / CNCQ0905..R | C040A09S | WT15 |
| 251-54-005 | 160 | 6*2 | CNCQ0905..L / CNCQ0905..R | C040A09S | WT15 |
| 251-54-007 | 200 | 7*2 | CNCQ0905..L / CNCQ0905..R | C040A09S | WT15 |
| 251-54-009 | 250 | 9*2 | CNCQ0905..L / CNCQ0905..R | C040A09S | WT15 |
| 251-54-011 | 100 | 4*2 | CNCQ1205..L / CNCQ1205..R | C050A12S | WT20 |
| 251-54-013 | 125 | 4*2 | CNCQ1205..L / CNCQ1205..R | C050A12S | WT20 |
| 251-54-015 | 160 | 6*2 | CNCQ1205..L / CNCQ1205..R | C050A12S | WT20 |
| 251-54-017 | 200 | 7*2 | CNCQ1205..L / CNCQ1205..R | C050A12S | WT20 |
| 251-54-019 | 250 | 9*2 | CNCQ1205..L / CNCQ1205..R | C050A12S | WT20 |
| 251-54-021 | 125 | 4*2 | CNCQ1505..L / CNCQ1505..R | C050A12S | WT20 |
| 251-54-023 | 160 | 6*2 | CNCQ1505..L / CNCQ1505..R | C050A12S | WT20 |
| 251-54-025 | 200 | 7*2 | CNCQ1505..L / CNCQ1505..R | C050A12S | WT20 |
| 251-54-027 | 250 | 9*2 | CNCQ1505..L / CNCQ1505..R | C050A12S | WT20 |
Пластина не входит в комплект.
Рекомендуемые режимы резания:
| Область применения | Получистовая обработка | Черновая обработка | ||||
|---|---|---|---|---|---|---|
| Vc (м/мин) | fz(мм) | ap(мм) | Vc(м/мин) | fz(мм) | ap(мм) | |
| Сталь | 200-100 | 0.05-0.12 | <a | 120-60 | 0.15-0.2 | <a |
| Нержавеющая сталь | ||||||
| Чугун | 180-80 | 0.05-0.15 | <a | 150-80 | 0.15-0.2 | <a |
| Цветные металлы | < 2000 | 0.1-0.15 | <a | < 2000 | 0.15-0.2 | <a |
| Жаропрочный сплав | ||||||
ТВЕРДОСПЛАВНАЯ ПЛАСТИНА CNCQ
| Номер заказа | Модель | Ширина резания | Область применения | Марка сплава | Размер (мм) | ||
|---|---|---|---|---|---|---|---|
| 230-54-105 | CNCQ090504L/R | 13.5-18.5мм | Сталь | EP2220 | 5.56 | 9.525 | 4.4 |
| 230-54-106 | CNCQ090508L/R | 13.5-18.5мм | Сталь | EP2220 | 5.56 | 9.525 | 4.4 |
| 230-54-107 | CNCQ120504L/R | 18.5-24мм | Сталь | EP2220 | 5.56 | 12.7 | 5.5 |
| 230-54-108 | CNCQ120508L/R | 18.5-24мм | Сталь | EP2220 | 5.56 | 12.7 | 5.5 |
| 230-54-109 | CNCQ150504L/R | 24-30.5мм | Сталь | EP2220 | 5.56 | 15.875 | 5.5 |
| 230-54-110 | CNCQ090504L/R | 13.5-18.5мм | Чугун | EP3215 | 5.56 | 9.525 | 4.4 |
| 230-54-111 | CNCQ090508L/R | 13.5-18.5мм | Чугун | EP3215 | 5.56 | 9.525 | 4.4 |
| 230-54-112 | CNCQ120504L/R | 18.5-24мм | Чугун | EP3215 | 5.56 | 12.7 | 5.5 |
| 230-54-113 | CNCQ120508L/R | 18.5-24мм | Чугун | EP3215 | 5.56 | 12.7 | 5.5 |
| 230-54-114 | CNCQ150504L/R | 24-30.5мм | Чугун | EP3215 | 5.56 | 15.875 | 5.5 |
