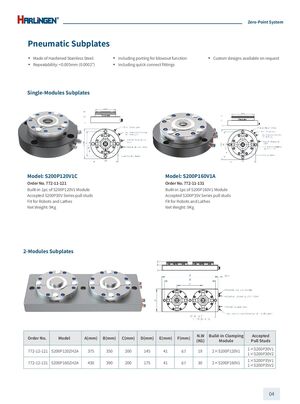

Zero-Point System

Пневматические подплиты

  • Изготовлены из закалённой нержавеющей стали.
  • Повторяемость: <0.005 мм (0.0002")
  • Включают отверстия для функции продувки
  • Включают быстроразъёмные фитинги
  • Возможны индивидуальные конструкции по запросу

Одномодульные подплиты

Модель: S200P120V1C
Номер заказа 772-11-121
Встроен 1 шт. модуля S200P120V1
Принимает тяговые штифты серии S200P30V
Подходит для роботов и токарных станков
Вес нетто: 9 кг

Модель: S200P160V1A
Номер заказа 772-11-131
Встроен 1 шт. модуля S200P160V1
Принимает тяговые штифты серии S200P35V
Подходит для роботов и токарных станков
Вес нетто: 9 кг

Двухмодульные подплиты

Номер заказаМодельA (мм)B (мм)C (мм)D (мм)E (мм)F (мм)Вес нетто (кг)Встроенный зажимной модульПринимаемые тяговые штифты
772-12-121S200P120ZH2A3753502001454167192×S200P120V11×S200P30V1, 1×S200P30V2
772-12-131S200P160ZH2A4303902001754167302×S200P160V11×S200P35V1, 1×S200P35V2
