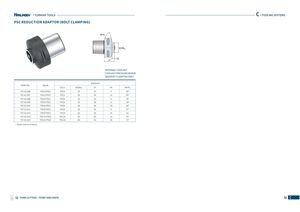

PSC REDUCTION ADAPTOR (BOLT CLAMPING)
INTERNAL COOLANT
COOLANT PRESSURE 80 BAR
SEGMENT CLAMPING ONLY
| Order No. | Shank | CZCMS | DCONws | LF | LB1 | BHTA1 |
|---|---|---|---|---|---|---|
| 757-01-006 | PSC5-PSC3 | PSC5 | 32 | 33 | 5 | 49° |
| 757-01-007 | PSC5-PSC4 | PSC5 | 40 | 40 | 15 | 45° |
| 757-01-008 | PSC6-PSC3 | PSC6 | 32 | 32 | 6 | 76° |
| 757-01-009 | PSC6-PSC4 | PSC6 | 40 | 40 | 11 | 59° |
| 757-01-010 | PSC6-PSC5 | PSC6 | 50 | 50 | 20 | 40° |
| 757-01-011 | PSC8-PSC5 | PSC8 | 50 | 45 | 5 | 57° |
| 757-01-012 | PSC8-PSC6 | PSC8 | 63 | 55 | 15 | 41° |
| 757-01-013 | PSC10-PSC6 | PSC10 | 63 | 55 | 14 | 75° |
| 757-01-014 | PSC10-PSC8 | PSC10 | 80 | 65 | 25 | 71° |
*Другие размеры по запросу.
