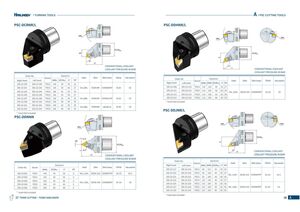

Каталог Harlingen PSC-оправки (CAPTO совместимые) - страница 13
Навигация
Каталог Harlingen инструмент для пресс-форм 2024
Общий каталог Harlingen 2024
Каталог Harlingen статические держатели режущих инструментов блочного типа
Каталог Harlingen самоцентрирующиеся тиски и системы нулевого базирования
Каталог Harlingen системы нулевого базирования
PSC-DCRNR/L
Стандартная подача СОЖ. Давление СОЖ 40 бар.
| Номер заказа (правое) | Номер заказа (левое) | Хвостовик | DMINi | DCONMS | LF | WF | Пластина | Опорная пластина | Винт опорной пластины | Прижим | Шестигранный ключ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 295-22-239 | 295-22-240 | PSC 4 | 140 | 40 | 50 | 22 | CN.1204.. DCSN-444 | C040A09IP | DL-04 | S3 | |
| 295-22-241 | 295-22-242 | PSC 5 | 165 | 50 | 60 | 27 | |||||
| 295-22-243 | 295-22-244 | PSC 6 | 190 | 63 | 65 | 35 | CN..1606.. DCSN-544 | C050A12IP | DL-05 | S3 | |
| 295-22-245 | 295-22-246 | PSC 5 | 165 | 50 | 60 | 27 | |||||
| 295-22-247 | 295-22-248 | PSC 6 | 190 | 63 | 65 | 35 | |||||
| 295-22-249 | 295-22-250 | PSC 8 | 250 | 80 | 80 | 55 | CN..1906.. DCSN-634 | L60 M6*12 | DL-06 | S4 | |
| 295-22-251 | 295-22-252 | PSC 6 | 190 | 63 | 65 | 35 | |||||
| 295-22-253 | 295-22-254 | PSC 8 | 250 | 80 | 80 | 55 |
* Пластина не входит в комплект
PSC-DDNNN
Стандартная подача СОЖ. Давление СОЖ 40 бар.
| Номер заказа | Хвостовик | DMINi | DCONMS | LF | WF | Пластина | Опорная пластина | Винт опорной пластины | Прижим | Шестигранный ключ |
|---|---|---|---|---|---|---|---|---|---|---|
| 295-23-001 | PSC 4 | 140 | 40 | 50 | 0 | DN..1104.. DDSN-322 | C030A07IP | DL-03 | S2.5 | |
| 295-23-002 | PSC 4 | 145 | 40 | 55 | 0 | |||||
| 295-23-003 | PSC 5 | 165 | 50 | 60 | 0 | DN..1506.. DDSN-434 | C040A09IP | DL-04 | S3 | |
| 295-23-004 | PSC 6 | 190 | 63 | 65 | 0 | |||||
| 295-23-005 | PSC 8 | 250 | 80 | 80 | 0 |
* Пластина не входит в комплект
PSC-DDHNR/L
Стандартная подача СОЖ. Давление СОЖ 40 бар.
| Номер заказа (правое) | Номер заказа (левое) | Хвостовик | DMINi | DMINj | DCONMS | LF | WF | Пластина | Опорная пластина | Винт опорной пластины | Прижим | Шестигранный ключ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 295-23-209 | 295-23-210 | PSC 4 | 110 | 145 | 40 | 55 | 27 | DN..1506.. DDSN-434 | C040A09IP | DL-04 | S3 | |
| 295-23-211 | 295-23-212 | PSC 5 | 110 | 165 | 50 | 60 | 35 | |||||
| 295-23-213 | 295-23-214 | PSC 6 | 110 | 190 | 63 | 65 | 45 | |||||
| 295-23-215 | 295-23-216 | PSC 8 | 110 | 250 | 80 | 80 | 55 |
* Пластина не входит в комплект
PSC-DDJNR/L
Стандартная подача СОЖ. Давление СОЖ 40 бар.
| Номер заказа (правое) | Номер заказа (левое) | Хвостовик | DMINi | DMINj | DCONMS | LF | WF | Пластина | Опорная пластина | Винт опорной пластины | Прижим | Шестигранный ключ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 295-23-217 | 295-23-218 | PSC 3 | 60 | 121 | 32 | 45 | 22 | DN..1104.. DDSN-322 | C030A07IP | DL-03 | S2.5 | |
| 295-23-219 | 295-23-220 | PSC 4 | 60 | 140 | 40 | 50 | 27 | |||||
| 295-23-221 | 295-23-222 | PSC 5 | 65 | 165 | 50 | 60 | 35 | |||||
| 295-23-223 | 295-23-224 | PSC 4 | 110 | 145 | 40 | 55 | 27 | DN..1506.. DDSN-434 | C040A09IP | DL-04 | S3 | |
| 295-23-225 | 295-23-226 | PSC 5 | 110 | 165 | 50 | 60 | 35 | |||||
| 295-23-227 | 295-23-228 | PSC 6 | 110 | 190 | 63 | 65 | 45 | |||||
| 295-23-229 | 295-23-230 | PSC 8 | 110 | 250 | 80 | 80 | 55 |
* Пластина не входит в комплект
