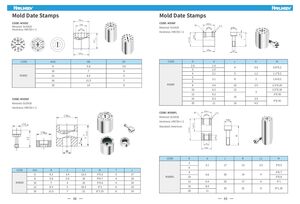

Клейма для маркировки даты штампа

CODE: M305C
Материал: SUS420
Твердость: HRC50+/-2

CODE	Am6	OB	OC
M305C	8	5.8	3.6
	10	7	4
	12	8.5	5
	16	11.5	7
	20	14	8

Клейма для маркировки даты штампа

CODE: M305O
Материал: SUS420
Твердость: HRC50+/-2

CODE	Ah6	B	C	L1	M	T	L
M305O	6	4.2	2.4	13.5	3*0.5	3	17
	8	5.8	3.6	16	4*0.7	4	20
	10	7	4	16	5*0.8	4	20
	12	8.5	5	18.5	6*1	6	25
16	11.5	7	22	8*1.25	8	33

Клейма для маркировки даты штампа

CODE: M306F
Материал: SUS420
Твердость: HRC50+/-2

CODE	D	d	L	K	M
M306F	2.6	1.4	4	0.9	0.8*0.2
	3	1.5	4
	4	2.1	5	1.2	1.1*0.2
	5	3.1	8	2	1.6*0.2
	6		10	2.5	2.3*0.25
	8	4.4	12/14	2.50.35 / 30.35
	10	5.2		3
	12	6.2		3.5	4*0.35
16	8.2	16	4.5
20	11	16

Клейма для маркировки даты штампа

CODE: M306FL
Материал: SUS420
Твердость: HRC50+/-2
Стандарт: American

CODE	D	d	L	B	L1	M
M306FL	5	3.1	17	13	3.5	3*0.5
	6					4*0.7
	8	4.6	20	14	4	5*0.8
	10
12	6.4	25	17	6	6*1
16	8.4	33	22	8	8*1.25
20	11
