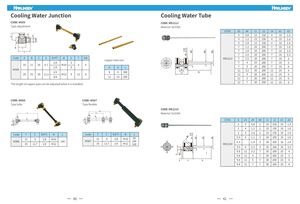

Соединение контура охлаждения (регулируемого типа)
CODE: M505
| CODE | A | B | C | X | R(PT) | M | S | T | SW |
|---|---|---|---|---|---|---|---|---|---|
| M505 | 35 | 21 | 26 | 8.7 | 1/8 / 1/4 | M10 | 5 / 6 | 8 | 6 |
| 39 | 25 | 30 | 11.2 | 1/4 / 3/8 | M12 | 9 | 12 | 8 |
Размер медной трубки регулируется при установке. Длина медной трубы может быть отрегулирована при монтаже.
Соединение контура охлаждения, трубчатого типа
CODE: M506
| CODE | T | C | R(PT) | M | L |
|---|---|---|---|---|---|
| M506 | 31 | 9 | 1/8 | M10 | 140 |
| 35 | 12.7 | 1/4 | M12 | 65 |
Соединение контура охлаждения, гибкого типа
CODE: M507
| CODE | T | C | R(PT) | M | L |
|---|---|---|---|---|---|
| M507 | 31 | 9 | 1/8 | M10 | 100 |
| 35 | 12.7 | 1/4 | M12 | 160 |
Трубка для охлаждающей воды
CODE: ME2112
Материал: SUS304
| CODE | d3 | d4 | l1 | l2 | l4 | d1 | d2 |
|---|---|---|---|---|---|---|---|
| ME2112 | 4 | 0.8 | 15 | 150 | 4 | 10 | 1.3 |
| 4 | 1.2 | 15 | 150 | 4 | 10 | 1.6 | |
| 4 | 1.8 | 15 | 150 | 4 | 10 | 2.4 | |
| 7 | 1.2 | 20 | 200 | 7 | 16 | 1.6 | |
| 7 | 1.8 | 20 | 200 | 7 | 16 | 2.4 | |
| 7 | 2.5 | 20 | 200 | 7 | 16 | 3.3 | |
| 7 | 3.2 | 20 | 200 | 7 | 16 | 4 | |
| 7 | 4 | 20 | 200 | 7 | 16 | 5 | |
| 7 | 5 | 20 | 200 | 7 | 16 | 6 | |
| 12 | 3.2 | 30 | 200 | 12 | 25 | 4 | |
| 12 | 4 | 30 | 200 | 12 | 25 | 5 | |
| 12 | 5 | 30 | 200 | 12 | 25 | 6 | |
| 12 | 7 | 30 | 200 | 12 | 25 | 8 |
Трубка для охлаждающей воды
CODE: ME2110
Материал: SUS304
| CODE | b | d3 | d4 | d8 | l1 | l2 | d1 | d2 |
|---|---|---|---|---|---|---|---|---|
| ME2110 | 3 | 4 | 0.8 | 2 | 15 | 150 | 10 | 1.3 |
| 3 | 4 | 1.2 | 2 | 15 | 150 | 10 | 1.6 | |
| 3 | 4 | 1.8 | 2 | 15 | 150 | 10 | 2.4 | |
| 5.5 | 6 | 1.2 | 3 | 20 | 200 | 16 | 1.6 | |
| 5.5 | 6 | 1.8 | 3 | 20 | 200 | 16 | 2.4 | |
| 5.5 | 6 | 2.5 | 3 | 20 | 200 | 16 | 3.3 | |
| 9.8 | 12 | 3.2 | 7 | 30 | 200 | 25 | 4 | |
| 9.8 | 12 | 4 | 7 | 30 | 200 | 25 | 5 | |
| 9.8 | 12 | 5 | 7 | 30 | 200 | 25 | 6 | |
| 9.8 | 12 | 7 | 7 | 30 | 200 | 25 | 8 |
