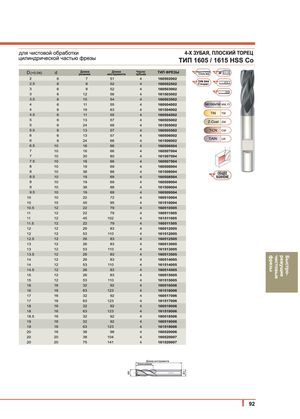

Основной каталог Hanita - страница 94

для чистовой обработки 4-Х ЗУБАЯ, ПЛОСКИЙ ТОРЕЦ

цилиндрической частью фрезы ТИП 1605 / 1615 Со

HSS

D(+0.04)	d	Длина резания	Длина инструмента	Число зубьев	ТИП ФРЕЗЫ	^ 30°Щ)
2	6	7	51	4	160502002
2.5	6	8	52	4	160502502	DIN844 Стандарт
3	6	8	52	4	160503002
3	6	12	56	4	161503002
3.5	6	10	54	4	160503502
4	6	11	55	4	160504002	(Без покрытия ww,FF)
4	6	19	63	4	161504002
4.5	6	11	55	4	160504502	) С TiN TW
5	6	13	57	4	160505002	Z-Coatzw
5	6	24	68	4	161505002
5.5	6	13	57	4	160505502	TiCN ) cw
6	6	13	57	4	160506002
6	6	24	68	4	161506002	) c TiAIN LW
6.5	10	16	66	4	160506504
7	10	16	66	4	160507004
7	10	30	80	4	161507004
7.5	10	16	66	4	160507504
8	10	19	69	4	160508004
8	10	38	88	4	161508004	ОБЕЕ
8.5	10	19	69	4	160508504	Щ НАЗНАЧЕНИЕ
9	10	19	69	4	160509004
9	10	38	88	4	161509004
9.5	10	19	69	4	160509504
10	10	22	72	4	160510004
10	10	45	95	4	161510004
10.5	12	22	79	4	160510505
11	12	22	79	4	160511005
11	12	45	102	4	161511005
11.5	12	22	79	4	160511505
12	12	26	83	4	160512005
12	12	53	110	4	161512005
12.5	12	26	83	4	160512505
13	12	26	83	4	160513005
13	12	53	110	4	161513005
13.5	12	26	83	4	160513505
14	12	26	83	4	160514005
14	12	53	110	4	161514005
14.5	12	26	83	4	160514505
15	12	26	83	4	160515005
15	12	53	110	4	161515005
16	16	32	92	4	160516006
16	16	63	123	4	161516006
17	16	32	92	4	160517006
17	16	63	123	4	161517006
18	16	32	92	4	160518006
18	16	63	123	4	161518006
18.5	16	32	92	4	160518506
19	16	32	92	4	160519006
19	16	63	123	4	161519006
20	16	38	98	4	160520006
20	20	38	104	4	160520007
20	20	75	141	4	161520007

-8- £ О!

|ТЗз|з

Ф

Длина инструмента Длина резания

о •О
