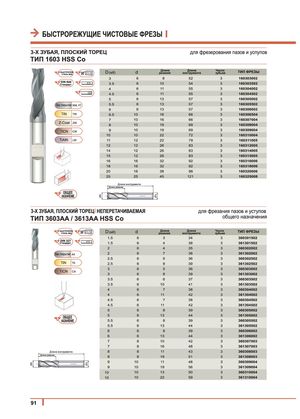

3-Х ЗУБАЯ, ПЛОСКИЙ ТОРЕЦ для фрезерования пазов и успупов
ТИП 1603 HSS Со
| D(е8) | d | Длина резания | Длина инструмента | Число зубьев | ТИП ФРЕЗЫ |
| 3 | 6 | 8 | 52 | 3 | 160303002 |
| 3.5 | 6 | 10 | 54 | 3 | 160303502 |
| 4 | 6 | 11 | 55 | 3 | 160304002 |
| 4.5 | 6 | 11 | 55 | 3 | 160304502 |
| 5 | 6 | 13 | 57 | 3 | 160305002 |
| 5.5 | 6 | 13 | 57 | 3 | 160305502 |
| 6 | 6 | 13 | 57 | 3 | 160306002 |
| 6.5 | 10 | 16 | 66 | 3 | 160306504 |
| 7 | 10 | 16 | 66 | 3 | 160307004 |
| 8 | 10 | 19 | 69 | 3 | 160308004 |
| 9 | 10 | 19 | 69 | 3 | 160309004 |
| 10 | 10 | 22 | 72 | 3 | 160310004 |
| 11 | 12 | 22 | 79 | 3 | 160311005 |
| 12 | 12 | 26 | 83 | 3 | 160312005 |
| 14 | 12 | 26 | 83 | 3 | 160314005 |
| 15 | 12 | 26 | 83 | 3 | 160315005 |
| 16 | 16 | 32 | 92 | 3 | 160316006 |
| 18 | 16 | 32 | 92 | 3 | 160318006 |
| 20 | 16 | 38 | 98 | 3 | 160320006 |
| 25 | 25 | 45 | 121 | 3 | 160325008 |
DIN 844 | ?
Стандарт
, FF
Z-Coat zw
TiCN cw
Длина инструмента Длина резания ОБЩЕЕ -о <3.
3-Х ЗУБАЯ, ПЛОСКИЙ Т0РЕЦ1 НЕПЕРЕТАЧИВАЕМАЯ для фрезания пазов и уступов
| D(е8) | d | Длина резания | Длина инструмента | Число зубьев | ТИП ФРЕЗЫ |
| 1.5 | 6 | 3 | 34 | 3 | 360301502 |
| 1.5 | 6 | 4 | 38 | 3 | 361301502 |
| 2 | 6 | 4 | 35 | 3 | 360302002 |
| 2 | 6 | 7 | 38 | 3 | 361302002 |
| 2.5 | 6 | 5 | 36 | 3 | 360302502 |
| 2.5 | 6 | 8 | 39 | 3 | 361302502 |
| 3 | 6 | 5 | 36 | 3 | 360303002 |
| 3 | 6 | 8 | 39 | 3 | 361303002 |
| 3.5 | 6 | 6 | 37 | 3 | 360303502 |
| 3.5 | 6 | 10 | 41 | 3 | 361303502 |
| 4 | 6 | 7 | 38 | 3 | 360304002 |
| 4 | 6 | 11 | 42 | 3 | 361304002 |
| 4.5 | 6 | 7 | 38 | 3 | 360304502 |
| 4.5 | 6 | 11 | 42 | 3 | 361304502 |
| 5 | 6 | 8 | 39 | 3 | 360305002 |
| 5 | 6 | 13 | 44 | 3 | 361305002 |
| 5.5 | 6 | 8 | 39 | 3 | 360305502 |
| 5.5 | 6 | 13 | 44 | 3 | 361305502 |
| 6 | 6 | 8 | 39 | 3 | 360306002 |
| 6 | 6 | 13 | 44 | 3 | 361306002 |
| 7 | 8 | 10 | 42 | 3 | 360307003 |
| 7 | 8 | 16 | 48 | 3 | 361307003 |
| 8 | 8 | 11 | 43 | 3 | 360308003 |
| 8 | 8 | 19 | 51 | 3 | 361308003 |
| 9 | 10 | 11 | 48 | 3 | 360309004 |
| 9 | 10 | 19 | 56 | 3 | 361309004 |
| 10 | 10 | 13 | 50 | 3 | 360310004 |
| 10 | 10 | 22 | 59 | 3 | 361310004 |
