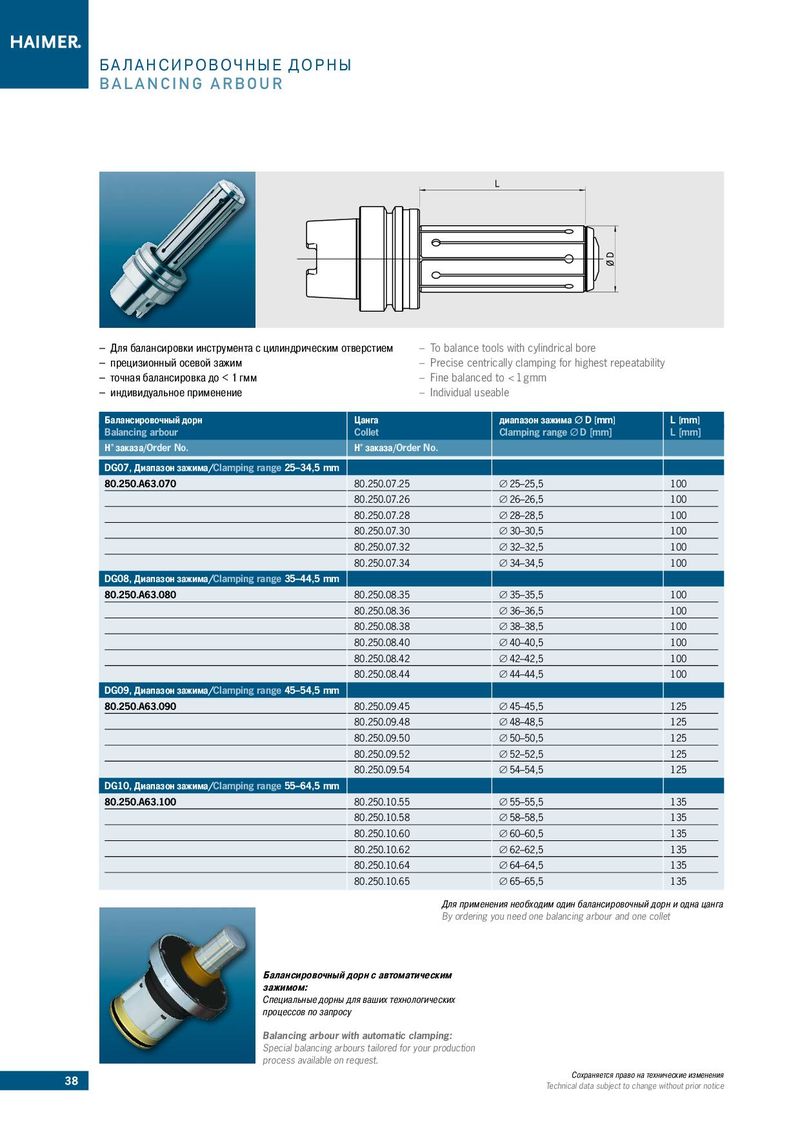

Каталог Haimer оправки для шлифовальных кругов - страница 38

БАЛАНСИРОВОЧНЫЕ ДОРНЫ BALANCING ARBOUR –– Для балансировки инструмента с цилиндрическим отверстием –– To balance tools with cylindrical bore –– прецизионный осевой зажим –– Precise centrically clamping for highest repeatability –– точная балансировка до < 1 гмм –– Fine balanced to < 1 gmm –– индивидуальное применение –– Individual useable Балансировочный дорн Цанга диапазон зажима Ø D [mm] L [mm] Balancing arbour Collet Clamping range Ø D [mm] L [mm] Н° заказа/Order No. Н° заказа/Order No. DG07, Диапазон зажима/Clamping range 25–34,5 mm 80.250.A63.070 80.250.07.25 Ø 25–25,5 100 80.250.07.26 Ø 26–26,5 100 80.250.07.28 Ø 28–28,5 100 80.250.07.30 Ø 30–30,5 100 80.250.07.32 Ø 32–32,5 100 80.250.07.34 Ø 34–34,5 100 DG08, Диапазон зажима/Clamping range 35–44,5 mm 80.250.A63.080 80.250.08.35 Ø 35–35,5 100 80.250.08.36 Ø 36–36,5 100 80.250.08.38 Ø 38–38,5 100 80.250.08.40 Ø 40–40,5 100 80.250.08.42 Ø 42–42,5 100 80.250.08.44 Ø 44–44,5 100 DG09, Диапазон зажима/Clamping range 45–54,5 mm 80.250.A63.090 80.250.09.45 Ø 45–45,5 125 80.250.09.48 Ø 48–48,5 125 80.250.09.50 Ø 50–50,5 125 80.250.09.52 Ø 52–52,5 125 80.250.09.54 Ø 54–54,5 125 DG10, Диапазон зажима/Clamping range 55–64,5 mm 80.250.A63.100 80.250.10.55 Ø 55–55,5 135 80.250.10.58 Ø 58–58,5 135 80.250.10.60 Ø 60–60,5 135 80.250.10.62 Ø 62–62,5 135 80.250.10.64 Ø 64–64,5 135 80.250.10.65 Ø 65–65,5 135 Для применения необходим один балансировочный дорн и одна цанга By ordering you need one balancing arbour and one collet Балансировочный дорн с автоматическим зажимом: Специальные дорны для ваших технологических процессов по запросу Balancing arbour with automatic clamping: Special balancing arbours tailored for your production process available on request. 38 Сохраняется право на технические изменения Technical data subject to change without prior notice
