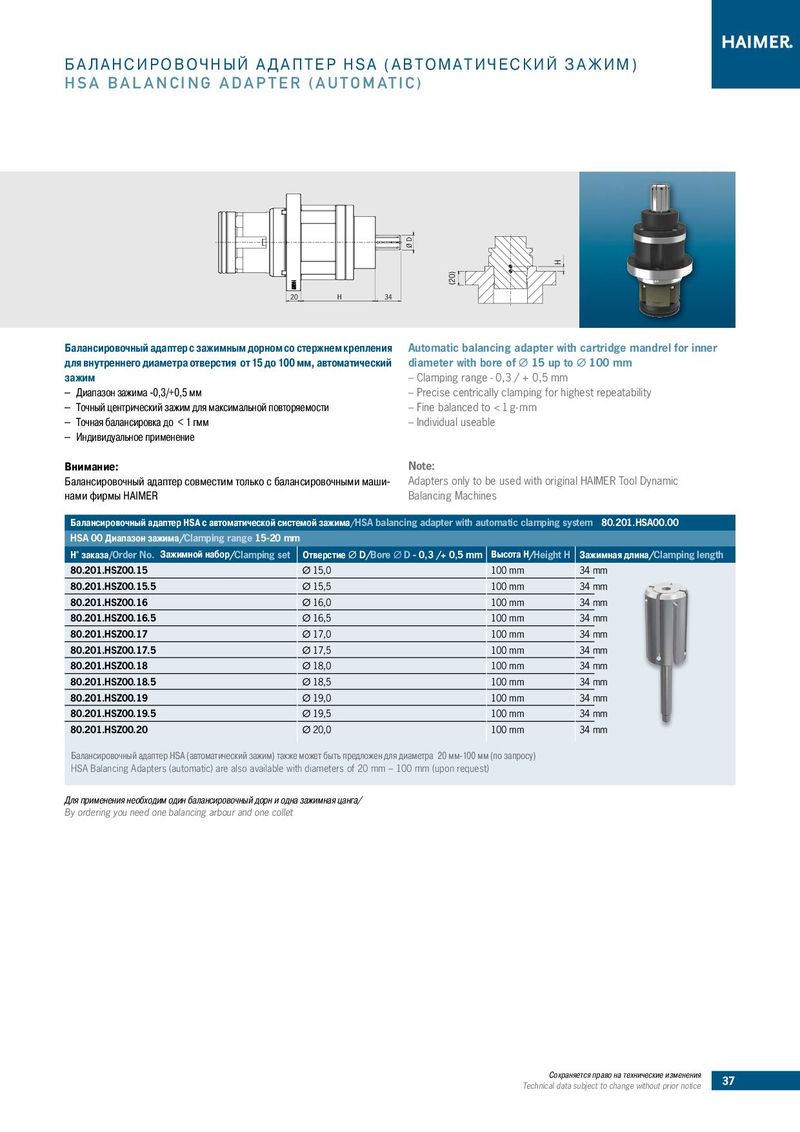

БАЛАНСИРОВОЧНЫЙ АДАПТЕР HSA ( А В Т О М А Т И Ч Е С К И Й З А Ж И М )
HSA BALANCING ADAPTER ( A U T O M AT I C )
20 H 34
Балансировочный адаптер с зажимным дорном со стержнем крепления Automatic balancing adapter with cartridge mandrel for inner
для внутреннего диаметра отверстия от 15 до 100 мм, автоматический diameter with bore of Ø 15 up to Ø 100 mm
зажим – Clamping range - 0,3 / + 0,5 mm
| – | Диапазон зажима -0,3/+0,5 мм | – Precise centrically clamping for highest repeatability |
| – | Точный центрический зажим для максимальной повторяемости | – Fine balanced to < 1 g·mm |
| – | Точная балансировка до < 1 гмм | – Individual useable |
– Индивидуальное применение Внимание: Note: Балансировочный адаптер совместим только с балансировочными маши- Adapters only to be used with original HAIMER Tool Dynamic нами фирмы HAIMER Balancing Machines
| Балансировочный адаптер HSA с автоматической систе | мой зажима/HSA balancing adapter with aut | omatic clamping sys | tem80.201.HSA00.00 |
| HSA 00Диапазон зажима/Clamping range 15-20 mm | |||
| Н° заказа/Order No.Зажимной набор/Clamping set | Отверстие ØD/BoreØD- 0,3 /+ 0,5 mm | Высота H/Height H | Зажимная длина/Clamping length |
| 80.201.HSZ00.15 | Ø15,0 | 100 mm | 34 mm |
| 80.201.HSZ00.15.5 | Ø15,5 | 100 mm | 34 mm |
| 80.201.HSZ00.16 | Ø16,0 | 100 mm | 34 mm |
| 80.201.HSZ00.16.5 | Ø16,5 | 100 mm | 34 mm |
| 80.201.HSZ00.17 | Ø17,0 | 100 mm | 34 mm |
| 80.201.HSZ00.17.5 | Ø17,5 | 100 mm | 34 mm |
| 80.201.HSZ00.18 | Ø18,0 | 100 mm | 34 mm |
| 80.201.HSZ00.18.5 | Ø18,5 | 100 mm | 34 mm |
| 80.201.HSZ00.19 | Ø19,0 | 100 mm | 34 mm |
| 80.201.HSZ00.19.5 | Ø19,5 | 100 mm | 34 mm |
| 80.201.HSZ00.20 | Ø20,0 | 100 mm | 34 mm |
Балансировочный адаптер HSA (автоматический зажим) также может быть предложен для диаметра 20 мм-100 мм (по запросу) HSA Balancing Adapters (automatic) are also available with diameters of 20 mm – 100 mm (upon request) Для применения необходим один балансировочный дорн и одна зажимная цанга/ By ordering you need one balancing arbour and one collet
