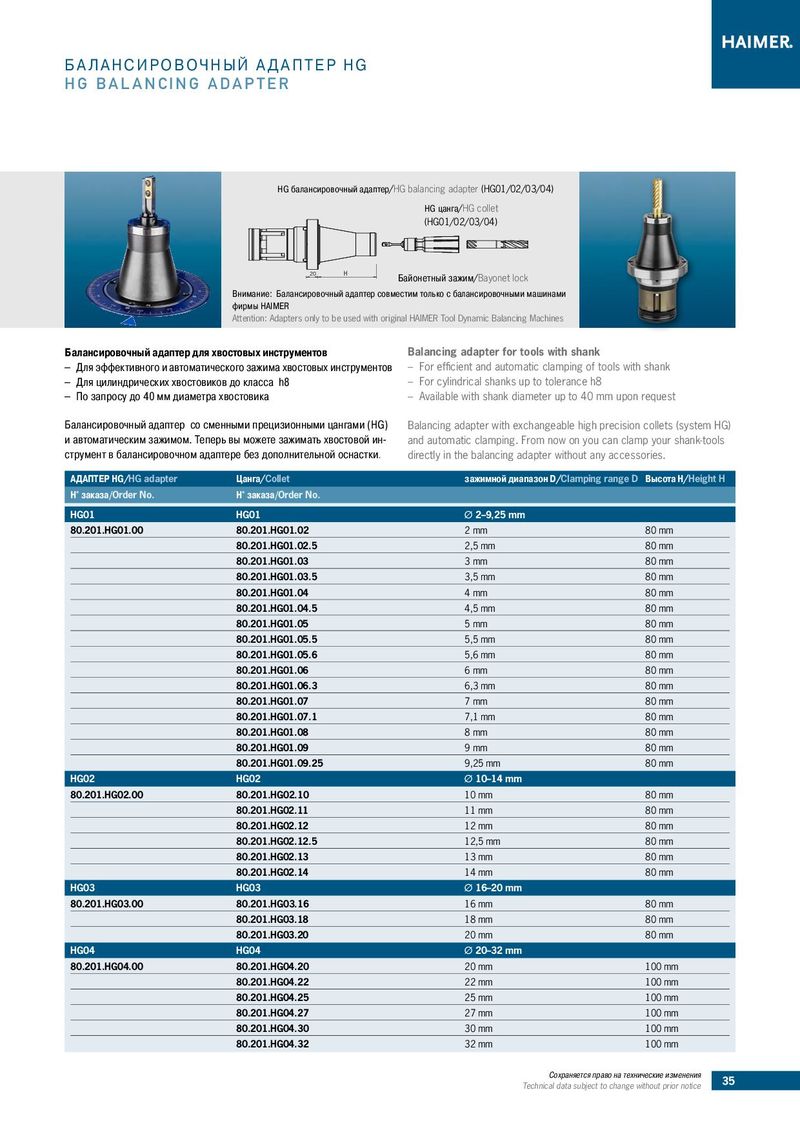

БАЛАНСИРОВОЧНЫЙ АДАПТЕР H G
H G BALANCING ADAPTER
HG балансировочный адаптер/HG balancing adapter (HG01/02/03/04) HG цанга/HG collet (HG01/02/03/04)
| 20 | H | Байонетный зажим/Bayonet lock | ||
| Внимание: Балансировочный адаптер совместим только с балансировочными машинами | ||||
| фирмы HAIMER | ||||
| Attention: Adapters only to be used with original HAIMER Tool Dynamic Balancing Machines | ||||
| Балансировочный адаптер для хвостовых инструментов | Balancing adapter for tools with shank |
| – | Для эффективного и автоматического зажима хвостовых инструментов | – For efficient and automatic clamping of tools with shank |
| – | Для цилиндрических хвостовиков до класса h8 | – For cylindrical shanks up to tolerance h8 |
| – | По запросу до 40 мм диаметра хвостовика | – Available with shank diameter up to 40 mm upon request |
Балансировочный адаптер со сменными прецизионными цангами (HG) Balancing adapter with exchangeable high precision collets (system HG) и автоматическим зажимом. Теперь вы можете зажимать хвостовой ин- and automatic clamping. From now on you can clamp your shank-tools струмент в балансировочном адаптере без дополнительной оснастки. directly in the balancing adapter without any accessories.
| АДАПТЕР HG/HG adapter | Цанга/Collet | зажимной диапазон D/Clam | ping range DВысота H/Height H |
| Н° заказа/Order No. | Н° заказа/Order No. | ||
| HG01 | HG01 | Ø2–9,25 mm | |
| 80.201.HG01.00 | 80.201.HG01.02 | 2 mm | 80 mm |
| 80.201.HG01.02.5 | 2,5 mm | 80 mm | |
| 80.201.HG01.03 | 3 mm | 80 mm | |
| 80.201.HG01.03.5 | 3,5 mm | 80 mm | |
| 80.201.HG01.04 | 4 mm | 80 mm | |
| 80.201.HG01.04.5 | 4,5 mm | 80 mm | |
| 80.201.HG01.05 | 5 mm | 80 mm | |
| 80.201.HG01.05.5 | 5,5 mm | 80 mm | |
| 80.201.HG01.05.6 | 5,6 mm | 80 mm | |
| 80.201.HG01.06 | 6 mm | 80 mm | |
| 80.201.HG01.06.3 | 6,3 mm | 80 mm | |
| 80.201.HG01.07 | 7 mm | 80 mm | |
| 80.201.HG01.07.1 | 7,1 mm | 80 mm | |
| 80.201.HG01.08 | 8 mm | 80 mm | |
| 80.201.HG01.09 | 9 mm | 80 mm | |
| 80.201.HG01.09.25 | 9,25 mm | 80 mm | |
| HG02 | HG02 | Ø10–14 mm | |
| 80.201.HG02.00 | 80.201.HG02.10 | 10 mm | 80 mm |
| 80.201.HG02.11 | 11 mm | 80 mm | |
| 80.201.HG02.12 | 12 mm | 80 mm | |
| 80.201.HG02.12.5 | 12,5 mm | 80 mm | |
| 80.201.HG02.13 | 13 mm | 80 mm | |
| 80.201.HG02.14 | 14 mm | 80 mm | |
| HG03 | HG03 | Ø16–20 mm | |
| 80.201.HG03.00 | 80.201.HG03.16 | 16 mm | 80 mm |
| 80.201.HG03.18 | 18 mm | 80 mm | |
| 80.201.HG03.20 | 20 mm | 80 mm | |
| HG04 | HG04 | Ø20–32 mm | |
| 80.201.HG04.00 | 80.201.HG04.20 | 20 mm | 100 mm |
| 80.201.HG04.22 | 22 mm | 100 mm | |
| 80.201.HG04.25 | 25 mm | 100 mm | |
| 80.201.HG04.27 | 27 mm | 100 mm | |
| 80.201.HG04.30 | 30 mm | 100 mm | |
| 80.201.HG04.32 | 32 mm | 100 mm |
