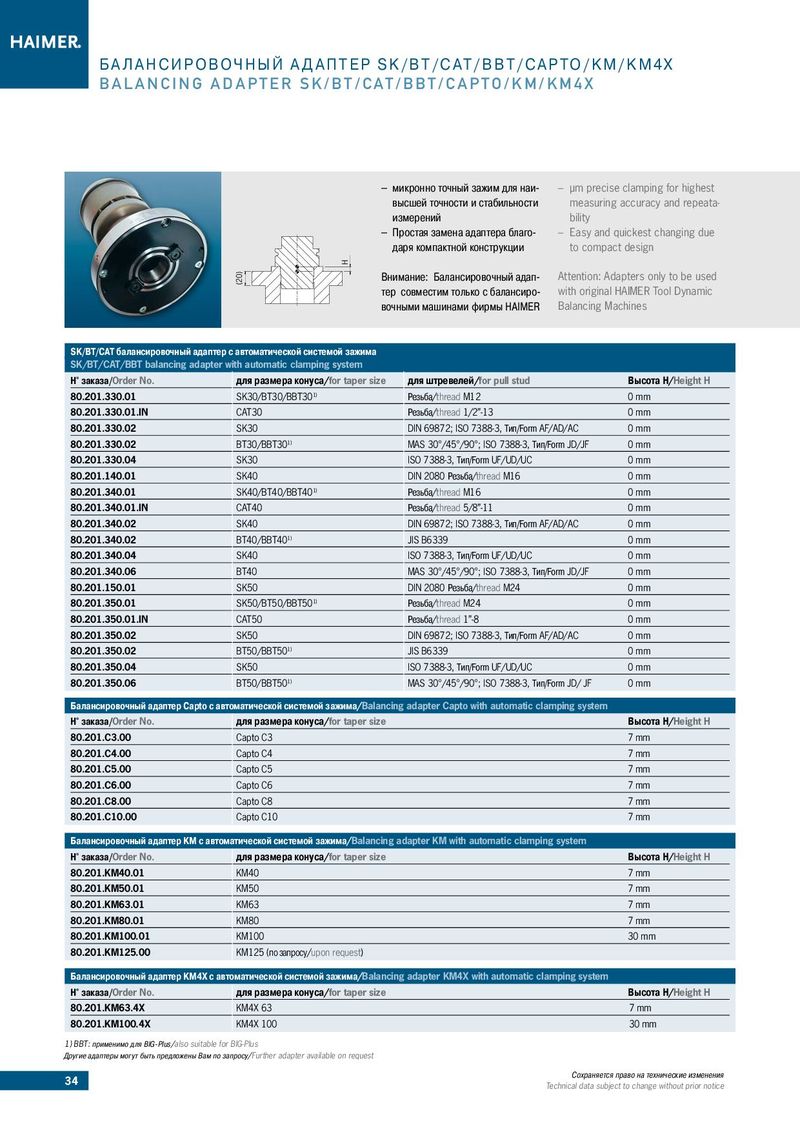

БАЛАНСИРОВОЧНЫЙ АДАПТЕР S K / B T / C AT / B B T / C A P TO / K M / K M 4 X
BALANCING ADAPTER S K / B T / C AT / B B T / C A P T O / K M / K M 4 X
| – микронно точный зажим для наи- | – µm preci | se clamping for highest | |
| высшей точности и стабильности измерений – Простая замена адаптера благо- даря компактной конструкции | measuri bility – Easy and to comp | g accuracy and repeata- quickest changing due act design | |
| H | |||
| (20) Внимание: Балансировочный адап- | Attention: A | dapters only to be used | |
| тер совместим только с балансиро- | with origina | l HAIMER Tool Dynamic | |
| вочными машинами фирмы HAIMER | Balancing | Machines | |
| SK/BT/CAT балансировочный адапте SK/BT/CAT/BBT balancing adapter | р с автоматической системой зажима with automatic clamping system | ||
| Н° заказа/Order No. | дляразмера конуса/for taper size для штревелей/forpull stud | Высота H/Height H | |
| 80.201.330.01 | SK30/BT30/BBT301) Резьба/thread M12 | 0 mm | |
| 80.201.330.01.IN | CAT30 Резьба/thread 1/2”-13 | 0 mm | |
| 80.201.330.02 | SK30 DIN 69872; ISO 7388-3, Тип/Form AF | /AD/AC | 0 mm |
| 80.201.330.02 | BT30/BBT301) MAS 30°/45°/90°; ISO 7388-3, Тип/F | orm JD/JF | 0 mm |
| 80.201.330.04 | SK30 ISO 7388-3, Тип/Form UF/UD/UC | 0 mm | |
| 80.201.140.01 | SK40 DIN 2080Резьба/thread M16 | 0 mm | |
| 80.201.340.01 | SK40/BT40/BBT401) Резьба/thread M16 | 0 mm | |
| 80.201.340.01.IN | CAT40 Резьба/thread 5/8”-11 | 0 mm | |
| 80.201.340.02 | SK40 DIN 69872; ISO 7388-3, Тип/Form AF | /AD/AC | 0 mm |
| 80.201.340.02 | BT40/BBT401) JIS B6339 | 0 mm | |
| 80.201.340.04 | SK40 ISO 7388-3, Тип/Form UF/UD/UC | 0 mm | |
| 80.201.340.06 | BT40 MAS 30°/45°/90°; ISO 7388-3, Тип/F | orm JD/JF | 0 mm |
| 80.201.150.01 | SK50 DIN 2080Резьба/thread M24 | 0 mm | |
| 80.201.350.01 | SK50/BT50/BBT501) Резьба/thread M24 | 0 mm | |
| 80.201.350.01.IN | CAT50 Резьба/thread 1”-8 | 0 mm | |
| 80.201.350.02 | SK50 DIN 69872; ISO 7388-3, Тип/Form AF | /AD/AC | 0 mm |
| 80.201.350.02 | BT50/BBT501) JIS B6339 | 0 mm | |
| 80.201.350.04 | SK50 ISO 7388-3, Тип/Form UF/UD/UC | 0 mm | |
| 80.201.350.06 | BT50/BBT501) MAS 30°/45°/90°; ISO 7388-3,Тип/F | orm JD/ JF | 0 mm |
| Балансировочный адаптер Capto с а | втоматической системой зажима/Balancing adapter Capto with automatic cla | mping system | |
| Н° заказа/Order No. | дляразмера конуса/for taper size | Высота H/Height H | |
| 80.201.C3.00 | Capto C3 | 7 mm | |
| 80.201.C4.00 | Capto C4 | 7 mm | |
| 80.201.C5.00 | Capto C5 | 7 mm | |
| 80.201.C6.00 | Capto C6 | 7 mm | |
| 80.201.C8.00 | Capto C8 | 7 mm | |
| 80.201.C10.00 | Capto C10 | 7 mm | |
| Балансировочный адаптер KM с авто | матической системой зажима/Balancing adapter KM with automatic clampin | g system | |
| Н° заказа/Order No. | дляразмера конуса/for taper size | Высота H/Height H | |
| 80.201.KM40.01 | KM40 | 7 mm | |
| 80.201.KM50.01 | KM50 | 7 mm | |
| 80.201.KM63.01 | KM63 | 7 mm | |
| 80.201.KM80.01 | KM80 | 7 mm | |
| 80.201.KM100.01 | KM100 | 30 mm | |
| 80.201.KM125.00 | KM125 (по запросу/upon request) | ||
| Балансировочный адаптер KM4X с а | втоматической системой зажима/Balancing adapter KM4X with automatic cla | mping system | |
| Н° заказа/Order No. | дляразмера конуса/for taper size | Высота H/Height H | |
| 80.201.KM63.4X 80.201.KM100.4X | KM4X 63 KM4X 100 | 7 mm 30 mm |
1) BBT: применимо для BIG-Plus/also suitable for BIG-Plus Другие адаптеры могут быть предложены Вам по запросу/Further adapter available on request
