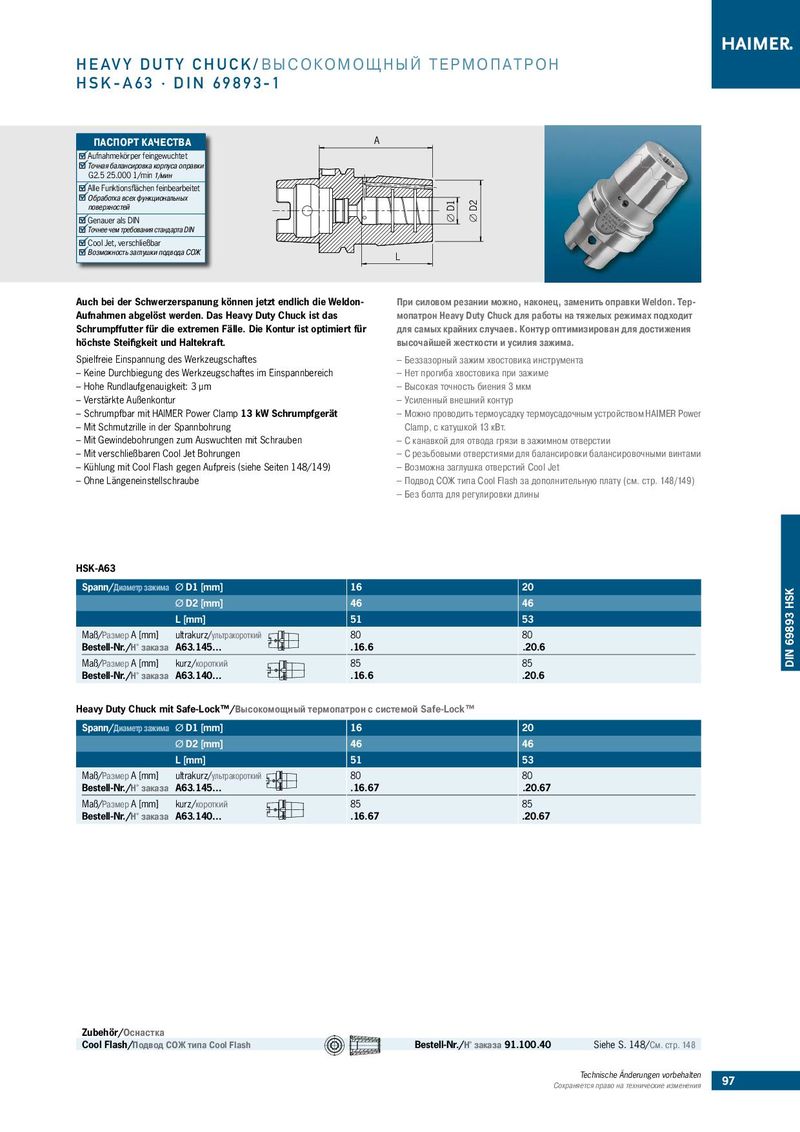

ПАСПОРТ КАЧЕСТВА A Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN Cool Jet, verschließbar Возможность заглушки подвода СОЖ L
| Auch bei der Schwerzerspanung können jetzt endlich die Weldon- | При силовом резании можно, наконец, заменить оправки Weldon. Тер- |
| Aufnahmen abgelöst werden. Das Heavy Duty Chuck ist das | мопатрон Heavy Duty Chuck для работы на тяжелых режимах подходит |
| Schrumpffutter für die extremen Fälle. Die Kontur ist optimiert für | для самых крайних случаев. Контур оптимизирован для достижения |
| höchste Steifigkeit und Haltekraft. | высочайшей жесткости и усилия зажима. |
| Spielfreie Einspannung des Werkzeugschaftes | – Беззазорный зажим хвостовика инструмента |
| – Keine Durchbiegung des Werkzeugschaftes im Einspannbereich | – Нет прогиба хвостовика при зажиме |
| – Hohe Rundlaufgenauigkeit: 3 µm | – Высокая точность биения 3 мкм |
| – Verstärkte Außenkontur | – Усиленный внешний контур |
| – Schrumpfbar mit HAIMER Power Clamp 13 kW Schrumpfgerät | – Можно проводить термоусадку термоусадочным устройством HAIMER Power |
| – Mit Schmutzrille in der Spannbohrung | Clamp, с катушкой 13 кВт. |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – С канавкой для отвода грязи в зажимном отверстии |
| – Mit verschließbaren Cool Jet Bohrungen | – С резьбовыми отверстиями для балансировки балансировочными винтами |
| – Kühlung mit Cool Flash gegen Aufpreis (siehe Seiten 148/149) | – Возможна заглушка отверстий Cool Jet |
| – Ohne Längeneinstellschraube | – Подвод СОЖ типа Cool Flash за дополнительную плату (см. стр. 148/149) |
– Без болта для регулировки длины
HSK-A63
| Spann/Диаметр зажима | ØD1 [mm] | 16 | 20 |
| ØD2 [mm] | 46 | 46 | |
| L [mm] | 51 | 53 | |
| Maß/Размер A [mm] | ultrakurz/ультракороткий | 80 | 80 |
| Bestell-Nr./Н° заказа | A63.145… | .16.6 | .20.6 |
| Maß/Размер A [mm] | kurz/короткий | 85 | 85 |
| Bestell-Nr./Н° заказа | A63.140… | .16.6 | .20.6 |
Heavy Duty Chuck mit Safe-Lock™/Высокомощный термопатрон с системой Safe-Lock™
| Spann/Диаметр зажима | ØD1 [mm] | 16 | 20 |
| ØD2 [mm] | 46 | 46 | |
| L [mm] | 51 | 53 | |
| Maß/Размер A [mm] | ultrakurz/ультракороткий | 80 | 80 |
| Bestell-Nr./Н° заказа | A63.145… | .16.67 | .20.67 |
| Maß/Размер A [mm] | kurz/короткий | 85 | 85 |
| Bestell-Nr./Н° заказа | A63.140… | .16.67 | .20.67 |
