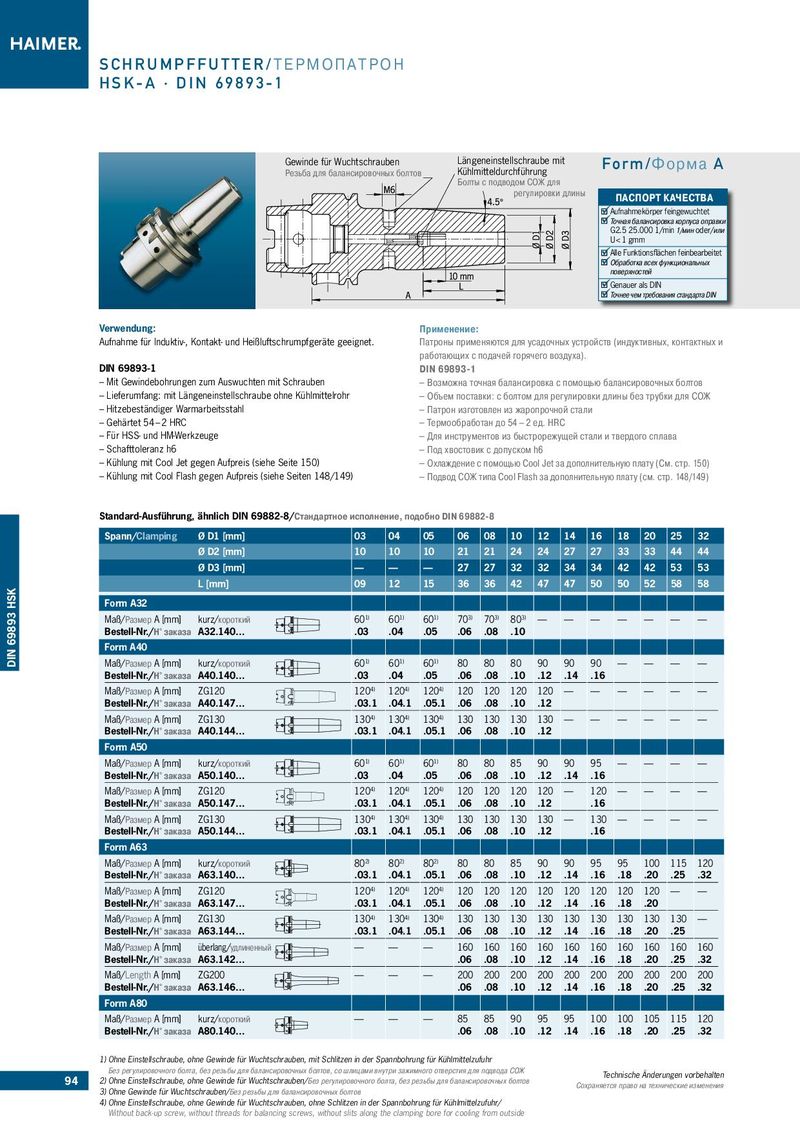

Каталог Haimer инструментальные оправки - страница 94
Навигация
Каталог Haimer модульная балансировочная система Tool Dynamic
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer аксессуары
Каталог Haimer инструментальные оправки для станков Makino
Gewinde für Wuchtschrauben Längeneinstellschraube mit Form/Форма A
Резьба для балансировочных болтов Kühlmitteldurchführung Болты с подводом СОЖ для регулировки длины ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet
Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN
| Verwendung: | Применение: |
| Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. | Патроны применяются для усадочных устройств (индуктивных, контактных и |
| работающих с подачей горячего воздуха). | |
| DIN 69893-1 | DIN 69893-1 |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – Возможна точная балансировка с помощью балансировочных болтов |
| – Lieferumfang: mit Längeneinstellschraube ohne Kühlmittelrohr | – Объем поставки: с болтом для регулировки длины без трубки для СОЖ |
| – Hitzebeständiger Warmarbeitsstahl | – Патрон изготовлен из жаропрочной стали |
| – Gehärtet 54 – 2 HRC | – Термообработан до 54 – 2 ед. HRC |
| – Für HSS- und HM-Werkzeuge | – Для инструментов из быстрорежущей стали и твердого сплава |
| – Schafttoleranz h6 | – Под хвостовик с допуском h6 |
| – Kühlung mit Cool Jet gegen Aufpreis (siehe Seite 150) | – Охлаждение с помощью Cool Jet за дополнительную плату (См. cтр. 150) |
| – Kühlung mit Cool Flash gegen Aufpreis (siehe Seiten 148/149) | – Подвод СОЖ типа Cool Flash за дополнительную плату (см. стр. 148/149) |
Standard-Ausführung, ähnlich DIN 69882-8/Стандартное исполнение, подобно DIN 69882-8
| Spann/Clamping | Ø D1 [mm] | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Ø D2 [mm] | 10 | 10 | 10 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 | 44 | |
| Ø D3 [mm] | — | — | — | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | 53 | |
| L [mm] | 09 | 12 | 15 | 36 | 36 | 42 | 47 | 47 | 50 | 50 | 52 | 58 | 58 | |
| Form A32 | ||||||||||||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | kurz/короткий A32.140… | 601) .03 | 601) .04 | 601) .05 | 703) .06 | 703) .08 | 803) .10 | — | — | — | — | — | — | — |
| Form A40 | ||||||||||||||
| Maß/Размер A [mm] | kurz/короткий | 601) | 601) | 601) | 80 | 80 | 80 | 90 | 90 | 90 | — | — | — | — |
| Bestell-Nr./Н° заказа | A40.140… | .03 | .04 | .05 | .06 | .08 | .10 | .12 | .14 | .16 | ||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | ZG120 A40.147… | 1204) .03.1 | 1204) .04.1 | 1204) .05.1 | 120 .06 | 120 .08 | 120 .10 | 120 .12 | — | — | — | — | — | — |
| Maß/Размер A [mm] | ZG130 | 1304) | 1304) | 1304) | 130 | 130 | 130 | 130 | — | — | — | — | — | — |
| Bestell-Nr./Н° заказа | A40.144… | .03.1 | .04.1 | .05.1 | .06 | .08 | .10 | .12 | ||||||
| Form A50 | ||||||||||||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | kurz/короткий A50.140… | 601) .03 | 601) .04 | 601) .05 | 80 .06 | 80 .08 | 85 .10 | 90 .12 | 90 .14 | 95 .16 | — | — | — | — |
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | ZG120 A50.147… | 1204) .03.1 | 1204) .04.1 | 1204) .05.1 | 120 .06 | 120 .08 | 120 .10 | 120 .12 | — | 120 .16 | — | — | — | — |
| Maß/Размер A [mm] | ZG130 | 1304) | 1304) | 1304) | 130 | 130 | 130 | 130 | — | 130 | — | — | — | — |
| Bestell-Nr./Н° заказа | A50.144… | .03.1 | .04.1 | .05.1 | .06 | .08 | .10 | .12 | .16 | |||||
| Form A63 | ||||||||||||||
| Maß/Размер A [mm] | kurz/короткий | 802) | 802) | 802) | 80 | 80 | 85 | 90 | 90 | 95 | 95 | 100 | 115 | 120 |
| Bestell-Nr./Н° заказа | A63.140… | .03.1 | .04.1 | .05.1 | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 |
| Maß/Размер A [mm] | ZG120 | 1204) | 1204) | 1204) | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | — | — |
| Bestell-Nr./Н° заказа | A63.147… | .03.1 | .04.1 | .05.1 | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | ||
| Maß/Размер A [mm] | ZG130 | 1304) | 1304) | 1304) | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | — |
| Bestell-Nr./Н° заказа | A63.144… | .03.1 | .04.1 | .05.1 | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | |
| Maß/Размер A [mm] | überlang/удлиненн | ый — | — | — | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Bestell-Nr./Н° заказа | A63.142… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 | |||
| Maß/Length A [mm] | ZG200 | — | — | — | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Bestell-Nr./Н° заказа | A63.146… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 | |||
| Form A80 | ||||||||||||||
| Maß/Размер A [mm] | kurz/короткий | — | — | — | 85 | 85 | 90 | 95 | 95 | 100 | 100 | 105 | 115 | 120 |
| Bestell-Nr./Н° заказа | A80.140… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 |
1) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben, mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr Без регулировочного болта, без резьбы для балансировочных болтов, со шлицами внутри зажимного отверстия для подвода СОЖ Technische Änderungen vorbehalten 94 2) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben/Без регулировочного болта, без резьбы для балансировочных болтов 4) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben, ohne Schlitzen in der Spannbohrung für Kühlmittelzufuhr/ Without back-up screw, without threads for balancing screws, without slits along the clamping bore for cooling from outside
