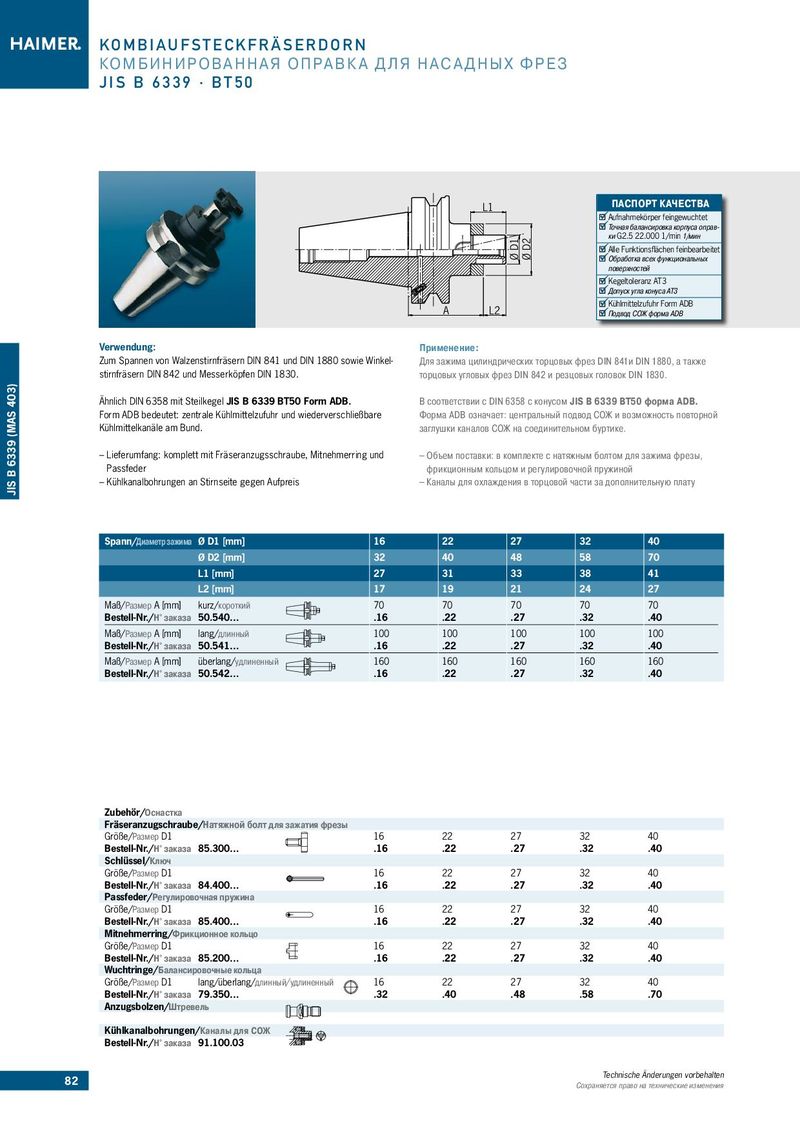

L1 ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 22.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Ø D1 Ø D2 Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3
| Kühlmittelzufuhr Form ADB L2 A | |
| Подвод СОЖ форма ADB | |
| Verwendung: | Применение: |
| Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkel- | Для зажима цилиндрических торцовых фрез DIN 841и DIN 1880, а также |
| stirnfräsern DIN 842 und Messerköpfen DIN 1830. | торцовых угловых фрез DIN 842 и резцовых головок DIN 1830. |
| Ähnlich DIN 6358 mit Steilkegel JIS B 6339 BT50 Form ADB. | В соответствии с DIN 6358 с конусом JIS B 6339 BT50 форма ADB. |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| Kühlmittelkanäle am Bund. | заглушки каналов СОЖ на соединительном буртике. |
| – Lieferumfang: komplett mit Fräseranzugsschraube, Mitnehmerring und | – Объем поставки: в комплекте с натяжным болтом для зажима фрезы, |
| Passfeder | фрикционным кольцом и регулировочной пружиной |
| – Kühlkanalbohrungen an Stirnseite gegen Aufpreis | – Каналы для охлаждения в торцовой части за дополнительную плату |
| Spann/Диаметр зажима | Ø D1 [mm] | 16 22 27 32 40 |
| Ø D2 [mm] | 32 40 48 58 70 | |
| L1 [mm] | 27 31 33 38 41 | |
| L2 [mm] | 17 19 21 24 27 | |
| Maß/Размер A [mm] | kurz/короткий | 70 70 70 70 70 |
| Bestell-Nr./Н° заказа 50.540… | .16 .22 .27 .32 .40 | |
| Maß/Размер A [mm] | lang/длинный | 100 100 100 100 100 |
| Bestell-Nr./Н° заказа 50.541… | .16 .22 .27 .32 .40 | |
| Maß/Размер A [mm] | überlang/удлиненный | 160 160 160 160 160 |
Bestell-Nr./Н° заказа 50.542… .16 .22 .27 .32 .40
Zubehör/Оснастка
| Fräseranzugschraube/Натяжной болт дл | я зажатия фрезы | ||||
| Größe/Размер D1 | 16 | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 85.300… | .16 | .22 | .27 | .32 | .40 |
| Schlüssel/Ключ | |||||
| Größe/Размер D1 | 16 | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 84.400… | .16 | .22 | .27 | .32 | .40 |
| Passfeder/Регулировочная пружина | |||||
| Größe/Размер D1 | 16 | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 85.400… | .16 | .22 | .27 | .32 | .40 |
| Mitnehmerring/Фрикционное кольцо | |||||
| Größe/Размер D1 | 16 | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 85.200… | .16 | .22 | .27 | .32 | .40 |
| Wuchtringe/Балансировочные кольца | |||||
| Größe/Размер D1 lang/überlang/длинн | ый/удлиненный 16 | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 79.350… | .32 | .40 | .48 | .58 | .70 |
| Anzugsbolzen/Штревель | |||||
| Kühlkanalbohrungen/Каналы для СОЖ |
