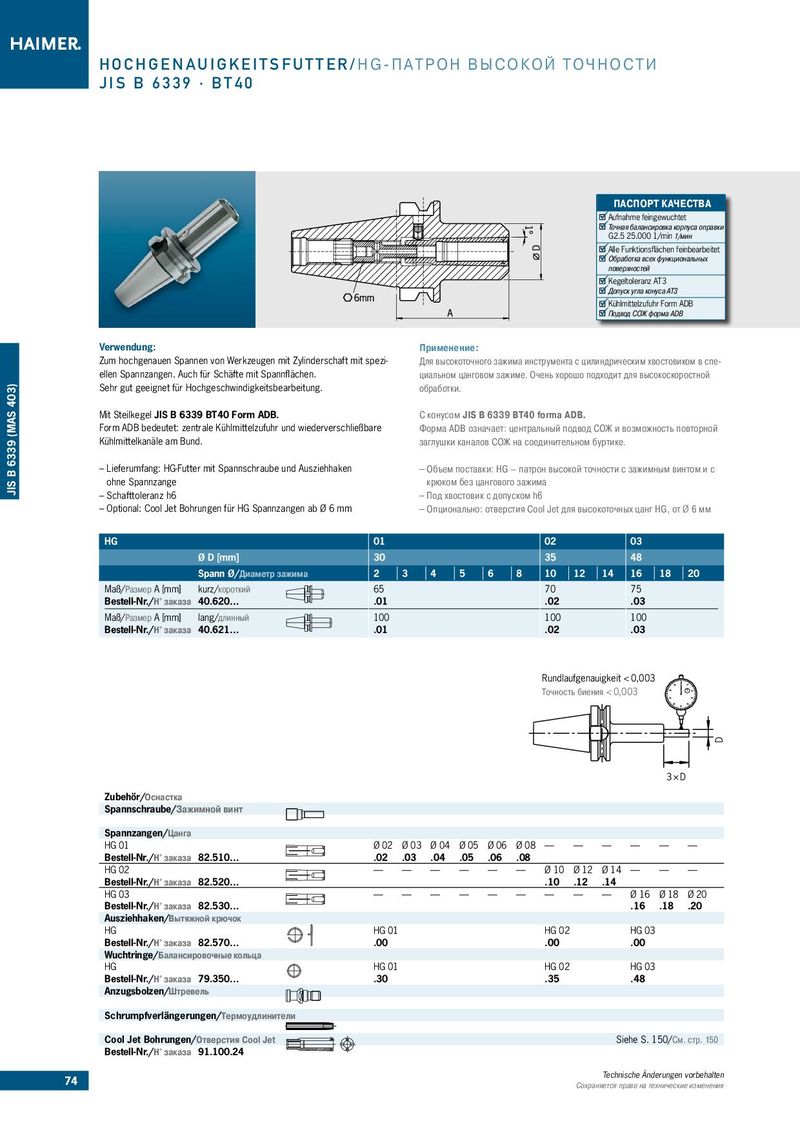

ПАСПОРТ КАЧЕСТВА
Aufnahme feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB
| Verwendung: | Применение: | ||
| Zum hochgenauen Spannen von Werkzeugen mit Zylinderschaft mit spezi- | Для высокоточного зажима инструмента с цилиндрическим хвостовиком в спе- | ||
| ellen Spannzangen. Auch für Schäfte mit Spannflächen. | циальном цанговом зажиме. Очень хорошо подходит для высокоскоростной | ||
| Sehr gut geeignet für Hochgeschwindigkeitsbearbeitung. | обработки. | ||
| Mit Steilkegel JIS B 6339 BT40 Form ADB. | С конусом JIS B 6339 BT40 forma ADB. | ||
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | Форма ADB означает: центральный подвод СОЖ и возможность повторной | ||
| Kühlmittelkanäle am Bund. | заглушки каналов СОЖ на соединительном буртике. | ||
| – Lieferumfang: HG-Futter mit Spannschraube und Ausziehhaken | – Объем поставки: HG – патрон высокой точности с зажимным винтом и с | ||
| ohne Spannzange | крюком без цангового зажима | ||
| – Schafttoleranz h6 | – Под хвостовик с допуском h6 | ||
| – Optional: Cool Jet Bohrungen für HG Spannzangen ab Ø 6 mm | – Опционально: отверстия Сool Jet для высокоточных цанг HG, от Ø 6 мм | ||
| HG | 01 02 03 | ||
| Ø D [mm] | 30 35 48 | ||
| Spann Ø/Диаметр зажима | 2 3 4 5 6 8 10 12 14 16 18 20 | ||
| Maß/Размер A [mm] | kurz/короткий | 65 70 75 | |
| Bestell-Nr./Н° заказа 40.620… | .01 .02 .03 | ||
| Maß/Размер A [mm] | lang/длинный | 100 100 100 |
Bestell-Nr./Н° заказа 40.621… .01 .02 .03
Rundlaufgenauigkeit < 0,003 Точность биения < 0,003
3 × D Zubehör/Оснастка Spannschraube/Зажимной винт Spannzangen/Цанга
| HG 01 | — — — — — Ø 02 Ø 03 Ø 04 Ø 05 Ø 06 Ø 08 — |
| Bestell-Nr./Н° заказа 82.510… | .02 .03 .04 .05 .06 .08 |
| HG 02 | — — — — — — Ø 10 Ø 12 Ø 14 — — — |
| Bestell-Nr./Н° заказа 82.520… | .10 .12 .14 |
| HG 03 | — — — — — — — — — Ø 16 Ø 18 Ø 20 |
| Bestell-Nr./Н° заказа 82.530… | .16 .18 .20 |
| Ausziehhaken/Вытяжной крючок | |
| HG | HG 01 HG 02 HG 03 |
| Bestell-Nr./Н° заказа 82.570… | .00 .00 .00 |
| Wuchtringe/Балансировочные кольца | |
| HG | HG 01 HG 02 HG 03 |
| Bestell-Nr./Н° заказа 79.350… | .30 .35 .48 |
Anzugsbolzen/Штревель Schrumpfverlängerungen/Термоудлинители
