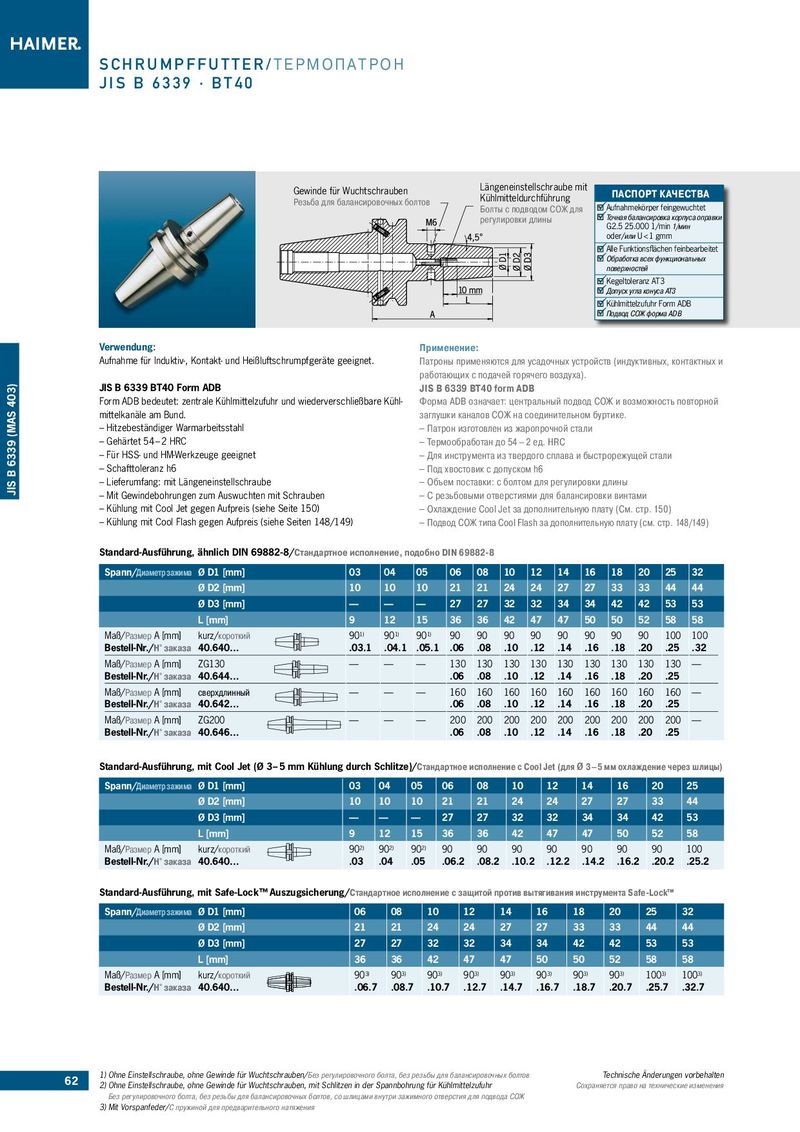

Gewinde für Wuchtschrauben Längeneinstellschraube mit Kühlmitteldurchführung ПАСПОРТ КАЧЕСТВА Резьба для балансировочных болтов Болты с подводом СОЖ для Aufnahmekörper feingewuchtet регулировки длины Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB
| Verwendung: | Применение: |
| Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. | Патроны применяются для усадочных устройств (индуктивных, контактных и |
| работающих с подачей горячего воздуха). | |
| JIS B 6339 BT40 Form ADB | JIS B 6339 BT40 form ADB |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Kühl- | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| mittelkanäle am Bund. | заглушки каналов СОЖ на соединительном буртике. |
| – Hitzebeständiger Warmarbeitsstahl | – Патрон изготовлен из жаропрочной стали |
| – Gehärtet 54 – 2 HRC | – Термообработан до 54 – 2 ед. HRC |
| – Für HSS- und HM-Werkzeuge geeignet | – Для инструмента из твердого сплава и быстрорежущей стали |
| – Schafttoleranz h6 | – Под хвостовик с допуском h6 |
| – Lieferumfang: mit Längeneinstellschraube | – Объем поставки: с болтом для регулировки длины |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – С резьбовыми отверстиями для балансировки винтами |
| – Kühlung mit Cool Jet gegen Aufpreis (siehe Seite 150) | – Охлаждение Cool Jet за дополнительную плату (См. cтр. 150) |
| – Kühlung mit Cool Flash gegen Aufpreis (siehe Seiten 148/149) | – Подвод СОЖ типа Cool Flash за дополнительную плату (см. стр. 148/149) |
Standard-Ausführung, ähnlich DIN 69882-8/Стандартное исполнение, подобно DIN 69882-8
| Spann/Диаметр зажима | Ø D1 [mm] | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Ø D2 [mm] | 10 | 10 | 10 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 | 44 | |
| Ø D3 [mm] | — | — | — | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | 53 | |
| L [mm] | 9 | 12 | 15 | 36 | 36 | 42 | 47 | 47 | 50 | 50 | 52 | 58 | 58 | |
| Maß/Размер A [mm] | kurz/короткий | 901) | 901) | 901) | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 100 | 100 |
| Bestell-Nr./Н° заказа | 40.640… | .03.1 | .04.1 | .05.1 | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 |
| Maß/Размер A [mm] | ZG130 | — | — | — | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | — |
| Bestell-Nr./Н° заказа | 40.644… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | ||||
| Maß/Размер A [mm] | сверхдлинный | — | — | — | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | — |
| Bestell-Nr./Н° заказа | 40.642… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | ||||
| Maß/Размер A [mm] | ZG200 | — | — | — | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | — |
| Bestell-Nr./Н° заказа | 40.646… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 |
Standard-Ausführung, mit Cool Jet (Ø 3 – 5 mm Kühlung durch Schlitze)/Стандартное исполнение с Cool Jet (для 3–5 мм охлаждение через шлицы)
| Spann/Диаметр зажима | Ø D1 [mm] | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 14 | 16 | 20 | 25 |
| Ø D2 [mm] | 10 | 10 | 10 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 44 | |
| Ø D3 [mm] | — | — | — | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 53 | |
| L [mm] | 9 | 12 | 15 | 36 | 36 | 42 | 47 | 47 | 50 | 52 | 58 | |
| Maß/Размер A [mm] | kurz/короткий | 902) | 902) | 902) | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 100 |
| Bestell-Nr./Н° заказа | 40.640… | .03 | .04 | .05 | .06.2 | .08.2 | .10.2 | .12.2 | .14.2 | .16.2 | .20.2 | .25.2 |
Standard-Ausführung, mit Safe-Lock™ Auszugsicherung/Cтандартное исполнение с защитой против вытягивания инструмента Safe-Lock™
| Spann/Диаметр зажима | Ø D1 [mm] | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Ø D2 [mm] | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 | 44 | |
| Ø D3 [mm] | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | 53 | |
| L [mm] | 36 | 36 | 42 | 47 | 47 | 50 | 50 | 52 | 58 | 58 | |
| Maß/Размер A [mm] | kurz/короткий | 903) | 903) | 903) | 903) | 903) | 903) | 903) | 903) | 1003) | 1003) |
| Bestell-Nr./Н° заказа | 40.640… | .06.7 | .08.7 | .10.7 | .12.7 | .14.7 | .16.7 | .18.7 | .20.7 | .25.7 | .32.7 |
6262 1) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben/Без регулировочного болта, без резьбы для балансировочных болтов Technische Änderungen vorbehalten
2) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben, mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr Сохраняется право на технические изменения 3) Mit Vorspanfeder/С пружиной для предварительного натяжения
