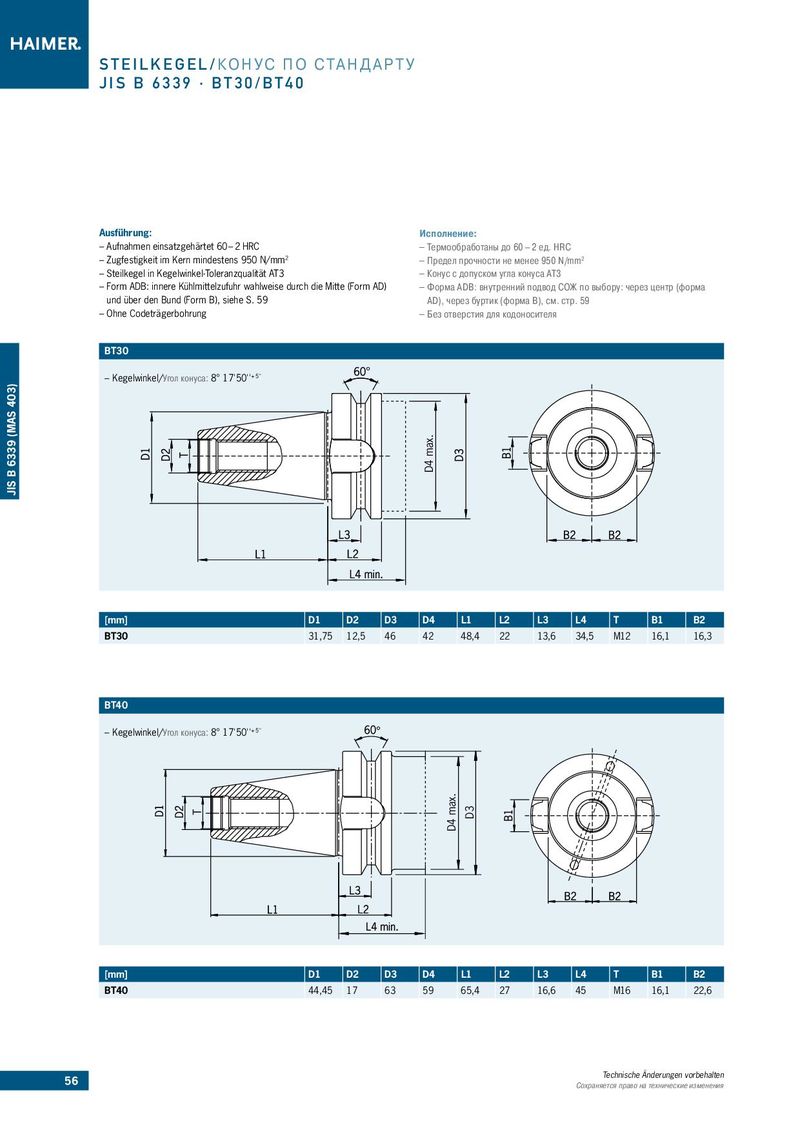

STEILKEGEL/КОНУС ПО С ТА НД АРТ У JIS B 6339 · BT30/BT40 Ausführung: Исполнение: ––Aufnahmen einsatzgehärtet 60 – 2 HRC ––Термообработаны до 60 – 2 ед. HRC ––Zugfestigkeit im Kern mindestens 950 N/mm2 ––Предел прочности не менее 950 N/mm2 ––Steilkegel in Kegelwinkel-Toleranzqualität AT3 ––Конус с допуском угла конуса AT3 ––Form ADB: innere Kühlmittelzufuhr wahlweise durch die Mitte (Form AD) ––Форма ADB: внутренний подвод СОЖ по выбору: через центр (форма und über den Bund (Form B), siehe S. 59 AD), через буртик (форма В), см. стр. 59 ––Ohne Codeträgerbohrung ––Без отверстия для кодоносителя BT30 ––Kegelwinkel/Угол конуса: 8° 17'50''+ 5'' 403) B 6339 (MAS D4 max. JIS [mm] D1 D2 D3 D4 L1 L2 L3 L4 T B1 B2 BT30 31,75 12,5 46 42 48,4 22 13,6 34,5 M12 16,1 16,3 BT40 ––Kegelwinkel/Угол конуса: 8° 17'50''+ 5'' D4 max. D3 [mm] D1 D2 D3 D4 L1 L2 L3 L4 T B1 B2 BT40 44,45 17 63 59 65,4 27 16,6 45 M16 16,1 22,6 56 Technische Änderungen vorbehalten Сохраняется право на технические изменения
