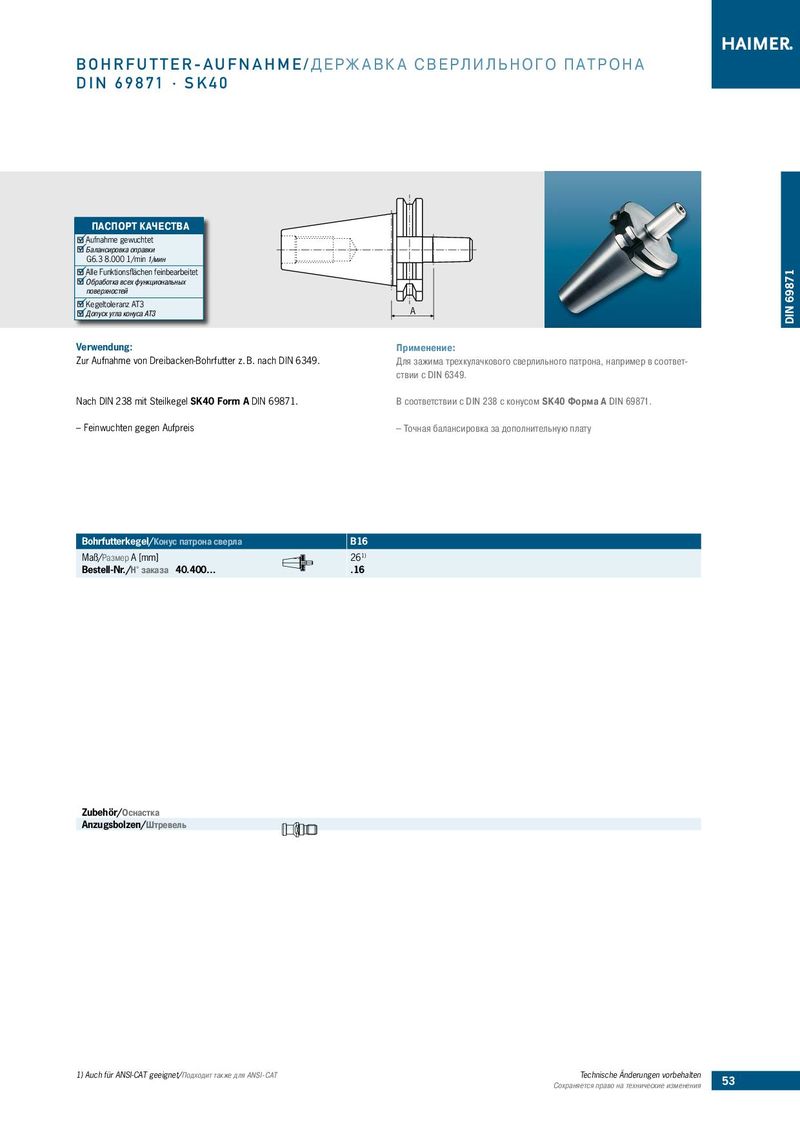

BOHRFUTTER-AUFNAHME/Д Е Р ЖА В К А СВЕРЛИЛЬНОГО ПАТРОНА DIN 69871 · SK40 ПАСПОРТ КАЧЕСТВА Aufnahme gewuchtet Балансировка оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet DIN 69871 Oбработка всех функциональных поверхностей Kegeltoleranz AT3 A Допуск угла конуса АТ3 Verwendung: Применение: Zur Aufnahme von Dreibacken-Bohrfutter z. B. nach DIN 6349. Для зажима трехкулачкового сверлильного патрона, например в соответ- ствии с DIN 6349. Nach DIN 238 mit Steilkegel SK40 Form A DIN 69871. В соответствии с DIN 238 с конусом SK40 Форма A DIN 69871. ––Feinwuchten gegen Aufpreis ––Точная балансировка за дополнительную плату Bohrfutterkegel/Конус патрона сверла B16 Maß/Размер A [mm] 261) Bestell-Nr./Н° заказа 40.400… .16 Zubehör/Оснастка Anzugsbolzen/Штревель 1) Auch für ANSI-CAT geeignet/Подходит также для ANSI-CAT Technische Änderungen vorbehalten 53 Сохраняется право на технические изменения
