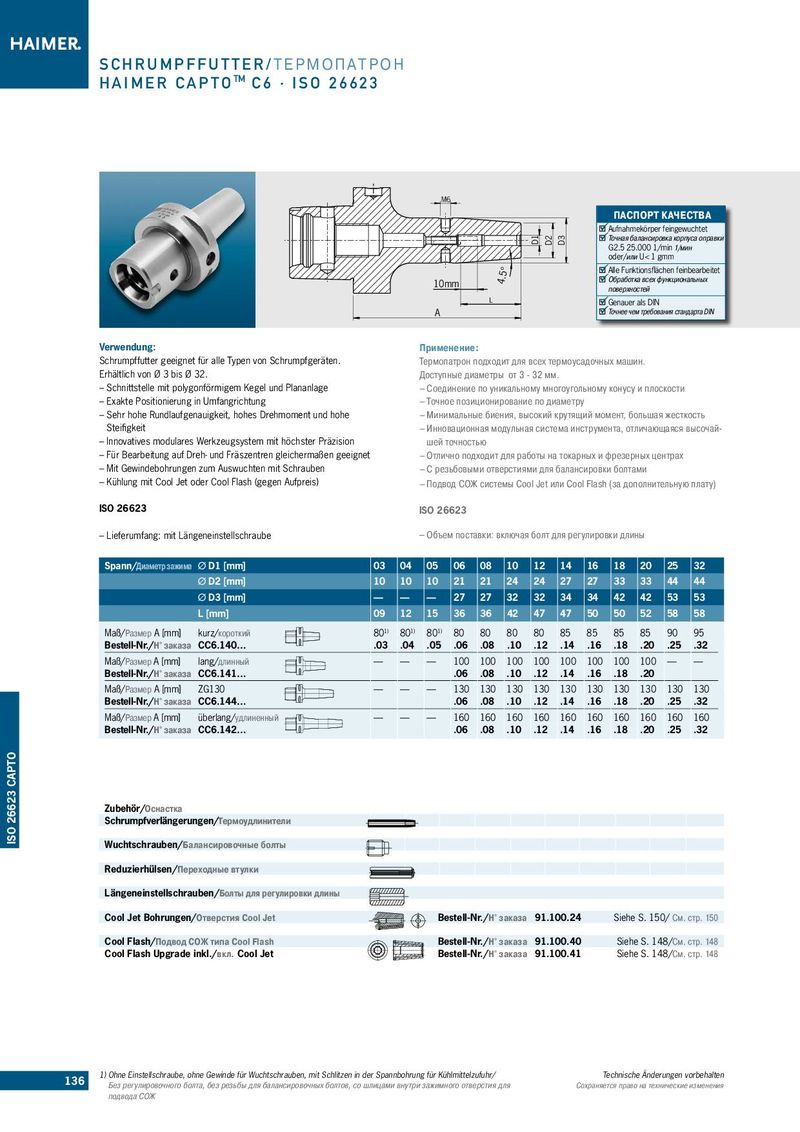

M6
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet
| 4.5° 10mm Oбработка всех функциональных | ||
| поверхностей | ||
| L Genauer als DIN | ||
| A Точнее чем требования стандарта DIN | ||
| Verwendung: | Применение: | |
| Schrumpffutter geeignet für alle Typen von Schrumpfgeräten. | Термопатрон подходит для всех термоусадочных машин. | |
| Erhältlich von Ø 3 bis Ø 32. | Доступные диаметры от 3 - 32 мм. | |
| – Schnittstelle mit polygonförmigem Kegel und Plananlage | – Соединение по уникальному многоугольному конусу и плоскости | |
| – Exakte Positionierung in Umfangrichtung | – Точное позиционирование по диаметру | |
| – Sehr hohe Rundlaufgenauigkeit, hohes Drehmoment und hohe | – Минимальные биения, высокий крутящий момент, большая жесткость | |
| Steifigkeit | – Инновационная модульная система инструмента, отличающаяся высочай- | |
| – Innovatives modulares Werkzeugsystem mit höchster Präzision | шей точностью | |
| – Für Bearbeitung auf Dreh- und Fräszentren gleichermaßen geeignet | – Отлично подходит для работы на токарных и фрезерных центрах | |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – C резьбовыми отверстиями для балансировки болтами | |
| – Kühlung mit Cool Jet oder Cool Flash (gegen Aufpreis) | – Подвод СОЖ системы Cool Jet или Cool Flash (за дополнительную плату) | |
| ISO 26623 | ISO 26623 | |
| – Lieferumfang: mit Längeneinstellschraube | – Объем поставки: включая болт для регулировки длины |
| Spann/Диаметр зажима | ØD1 [mm] | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| ØD2 [mm] | 10 | 10 | 10 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 | 44 | |
| ØD3 [mm] | — | — | — | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | 53 | |
| L [mm] | 09 | 12 | 15 | 36 | 36 | 42 | 47 | 47 | 50 | 50 | 52 | 58 | 58 | |
| Maß/Размер A [mm] | kurz/короткий | 801) | 801) | 801) | 80 | 80 | 80 | 80 | 85 | 85 | 85 | 85 | 90 | 95 |
| Bestell-Nr./Н° заказа | CC6.140… | .03 | .04 | .05 | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 |
| Maß/РазмерA [mm] | lang/длинный | — | — | — | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | — | — |
| Bestell-Nr./Н° заказа | CC6.141… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | |||||
| Maß/Размер A [mm] | ZG130 | — | — | — | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 |
| Bestell-Nr./Н° заказа | CC6.144… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 | |||
| Maß/РазмерA [mm] | überlang/удлиненный | — | — | — | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Bestell-Nr./Н° заказа | CC6.142… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 |
| Zubehör/Оснастка | ||
| Schrumpfverlängerungen/Термоудлинители | ||
| Wuchtschrauben/Балансировoчные болты | ||
| Reduzierhülsen/Переходные втулки | ||
| Längeneinstellschrauben/Болты для регулировки длины | ||
| Cool Jet Bohrungen/Отверстия Cool Jet | Bestell-Nr./Н° заказа | 91.100.24 Siehe S. 150/ См. cтр. 150 |
| Cool Flash/Подвод СОЖ типа Cool Flash | Bestell-Nr./Н° заказа | 91.100.40 Siehe S. 148/См. cтр. 148 |
| Cool Flash Upgrade inkl./вкл. Cool Jet | Bestell-Nr./Н° заказа | 91.100.41 Siehe S. 148/См. cтр. 148 |
136 1) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben, mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr/ Technische Änderungen vorbehalten
Без регулировочного болта, без резьбы для балансировочных болтов, со шлицами внутри зажимного отверстия для Сохраняется право на технические изменения подвода СОЖ
