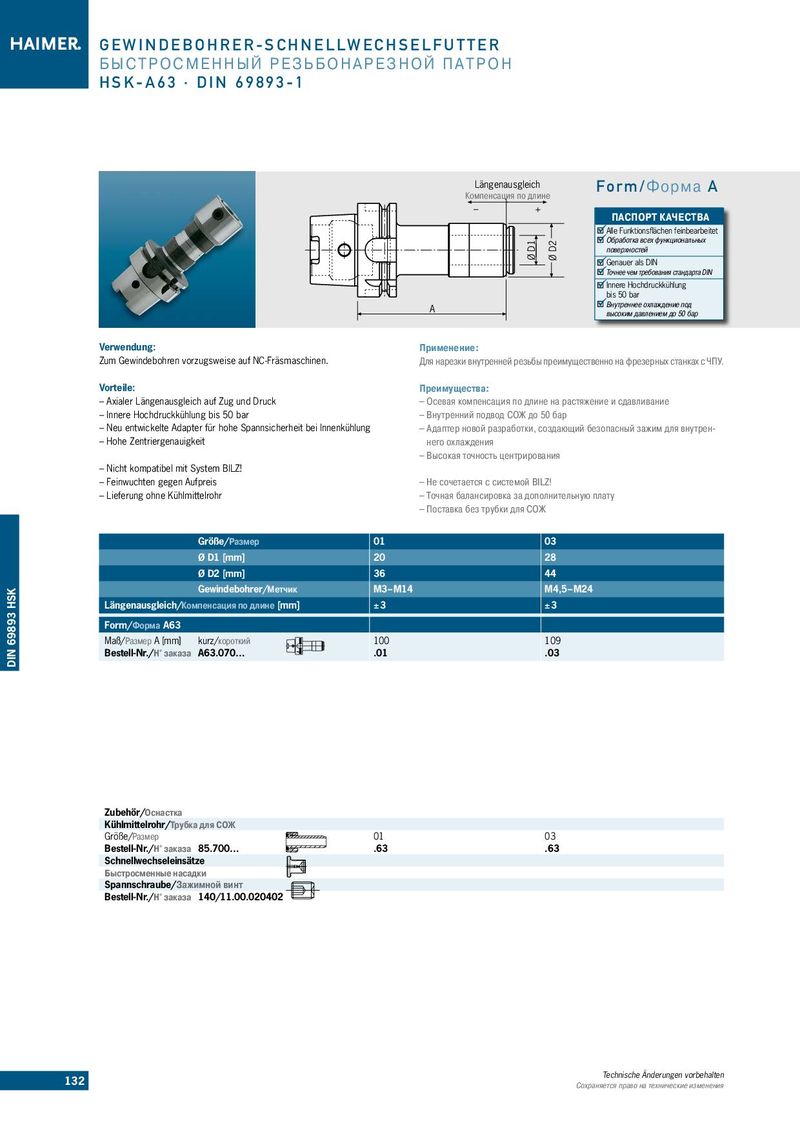

Längenausgleich Form/Форма A Компенсация по длине
ПАСПОРТ КАЧЕСТВА
Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN Innere Hochdruckkühlung bis 50 bar A Внутреннее охлаждение под высоким давлением до 50 бар
| Verwendung: | Применение: |
| Zum Gewindebohren vorzugsweise auf NC-Fräsmaschinen. | Для нарезки внутренней резьбы преимущественно на фрезерных станках с ЧПУ. |
| Vorteile: | Преимущества: |
| – Axialer Längenausgleich auf Zug und Druck | – Осевая компенсация по длине на растяжение и сдавливание |
| – Innere Hochdruckkühlung bis 50 bar | – Внутренний подвод СОЖ до 50 бар |
| – Neu entwickelte Adapter für hohe Spannsicherheit bei Innenkühlung | – Адаптер новой разработки, создающий безопасный зажим для внутрен- |
| – Hohe Zentriergenauigkeit | него охлаждения |
| – Высокая точность центрирования | |
| – Nicht kompatibel mit System BILZ! | |
| – Feinwuchten gegen Aufpreis | – Не сочетается с системой BILZ! |
| – Lieferung ohne Kühlmittelrohr | – Точная балансировка за дополнительную плату |
– Поставка без трубки для СОЖ
| Größe/Размер | 01 | 03 | |
| Ø D1 [mm] | 20 | 28 | |
| Ø D2 [mm] | 36 | 44 | |
| Gewindebohrer/Метчик | M3 – M14 | M4,5 – M24 | |
| Längenausgleich/Ко | мпенсация по длине [mm] | ± 3 | ± 3 |
| Form/Форма A63 | |||
| Maß/Размер A [mm] | kurz/короткий | 100 | 109 |
| Bestell-Nr./Н° заказа | A63.070… | .01 | .03 |
| Zubehör/Оснастка | ||
| Kühlmittelrohr/Трубка для СОЖ | ||
| Größe/Размер | 01 | 03 |
| Bestell-Nr./Н° заказа 85.700… | .63 | .63 |
| Schnellwechseleinsätze | ||
| Быстросменные насадки | ||
| Spannschraube/Зажимной винт | ||
| Bestell-Nr./Н° заказа 140/11.00.020402 |
