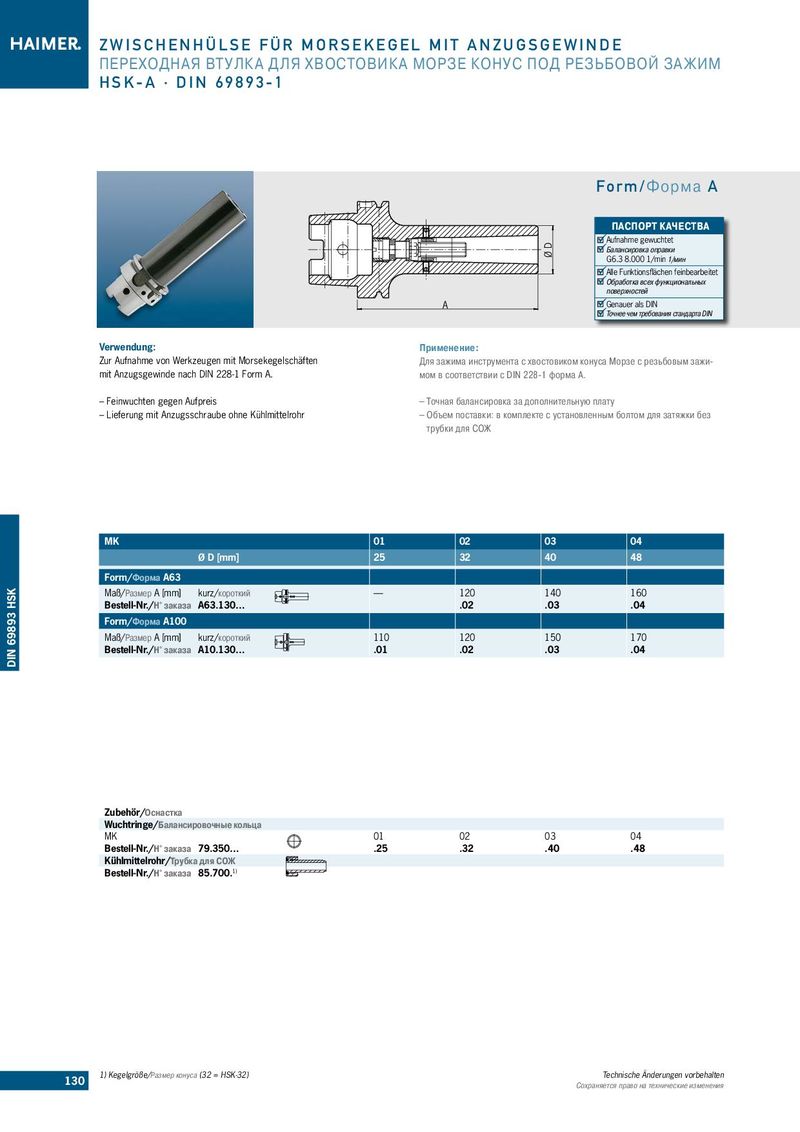

Каталог Haimer инструментальные оправки - страница 130
Навигация
Каталог Haimer модульная балансировочная система Tool Dynamic
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer аксессуары
Каталог Haimer инструментальные оправки для станков Makino
Form/Форма A
ПАСПОРТ КАЧЕСТВА
Aufnahme gewuchtet Балансировка оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей A Genauer als DIN Точнее чем требования стандарта DIN
| Verwendung: | Применение: |
| Zur Aufnahme von Werkzeugen mit Morsekegelschäften | Для зажима инструмента с хвостовиком конуса Морзе с резьбовым зажи- |
| mit Anzugsgewinde nach DIN 228-1 Form A. | мом в соответствии с DIN 228-1 форма А. |
| – Feinwuchten gegen Aufpreis | – Точная балансировка за дополнительную плату |
| – Lieferung mit Anzugsschraube ohne Kühlmittelrohr | – Объем поставки: в комплекте с установленным болтом для затяжки без |
трубки для СОЖ
MK 01 02 03 04 Ø D [mm] 25 32 40 48 Form/Форма A63
| Maß/Размер A [mm] | kurz/короткий | — 120 140 160 | |
| Bestell-Nr./Н° заказа A63.130… | .02 .03 .04 | ||
| Form/Форма A100 | |||
| Maß/Размер A [mm] | kurz/короткий | 110 120 150 170 |
Bestell-Nr./Н° заказа A10.130… .01 .02 .03 .04
Zubehör/Оснастка Wuchtringe/Балансировочные кольца MK 01 02 03 04 Bestell-Nr./Н° заказа 79.350… .25 .32 .40 .48 Kühlmittelrohr/Трубка для СОЖ Bestell-Nr./Н° заказа 85.700.1)
