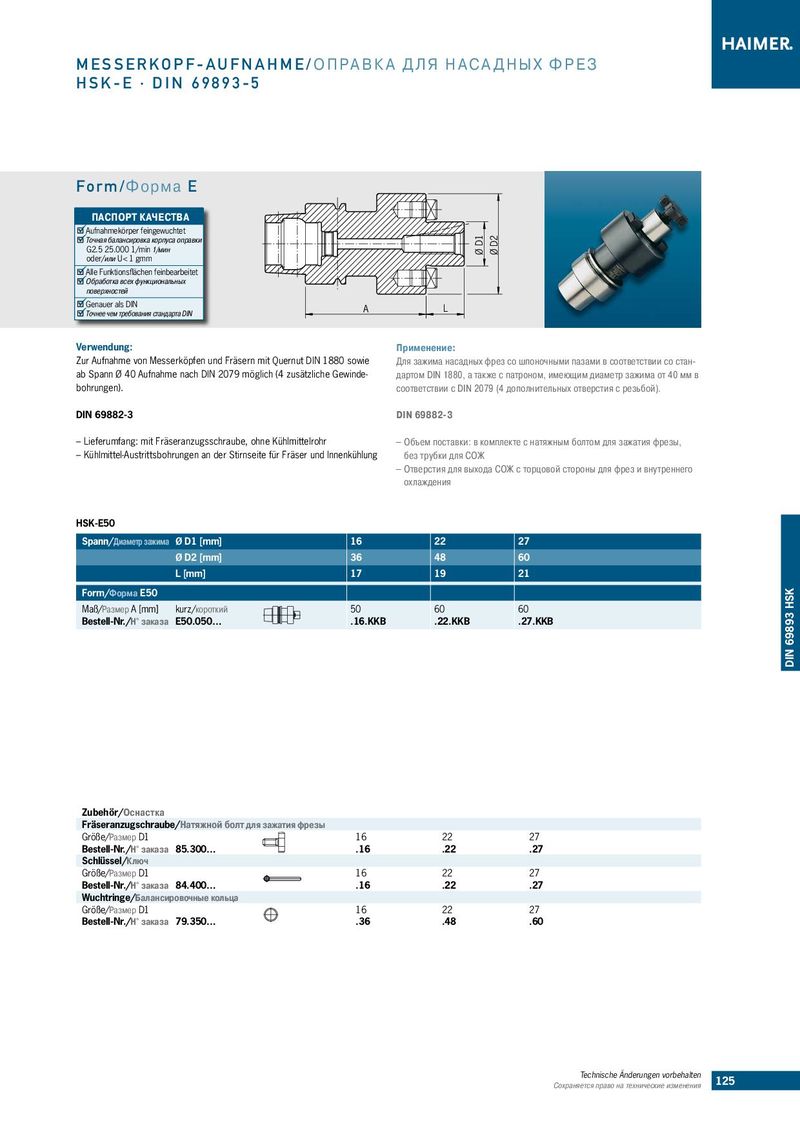

Каталог Haimer инструментальные оправки - страница 125
Навигация
Каталог Haimer модульная балансировочная система Tool Dynamic
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer аксессуары
Каталог Haimer инструментальные оправки для станков Makino
Form/Форма E
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей
| Genauer als DIN | L A |
| Точнее чем требования стандарта DIN | |
| Verwendung: | Применение: |
| Zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880 sowie | Для зажима насадных фрез со шпоночными пазами в соответствии со стан- |
| ab Spann Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewinde- | дартом DIN 1880, а также с патроном, имеющим диаметр зажима от 40 мм в |
| bohrungen). | соответствии с DIN 2079 (4 дополнительных отверстия с резьбой). |
| DIN 69882-3 | DIN 69882-3 |
| – Lieferumfang: mit Fräseranzugsschraube, ohne Kühlmittelrohr | – Объем поставки: в комплекте с натяжным болтом для зажатия фрезы, |
| – Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser und Innenkühlung | без трубки для СОЖ |
– Отверстия для выхода СОЖ с торцовой стороны для фрез и внутреннего охлаждения
HSK-E50
| Spann/Диаметр зажима | Ø D1 [mm] | 16 | 22 | 27 |
| Ø D2 [mm] | 36 | 48 | 60 | |
| L [mm] | 17 | 19 | 21 | |
| Form/Форма E50 | ||||
| Maß/Размер A [mm] | kurz/короткий | 50 | 60 | 60 |
| Bestell-Nr./Н° заказа | E50.050… | .16.KKB | .22.KKB | .27.KKB |
Zubehör/Оснастка
| Fräseranzugschraube/Натяжной болт д | ля зажатия фрезы | ||
| Größe/Размер D1 | 16 | 22 | 27 |
| Bestell-Nr./Н° заказа 85.300… | .16 | .22 | .27 |
| Schlüssel/Ключ | |||
| Größe/Размер D1 | 16 | 22 | 27 |
| Bestell-Nr./Н° заказа 84.400… | .16 | .22 | .27 |
| Wuchtringe/Балансировочные кольца | |||
| Größe/Размер D1 | 16 | 22 | 27 |
| Bestell-Nr./Н° заказа 79.350… | .36 | .48 | .60 |
