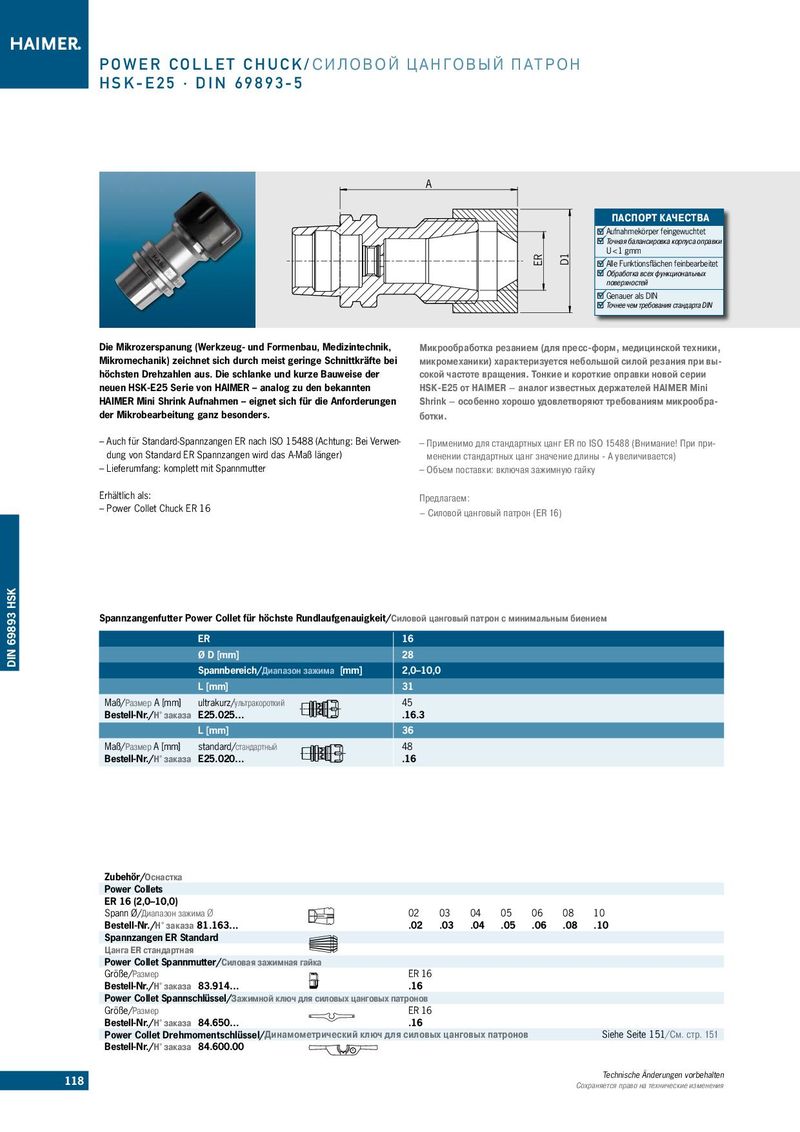

Каталог Haimer инструментальные оправки - страница 118
Навигация
Каталог Haimer модульная балансировочная система Tool Dynamic
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer аксессуары
Каталог Haimer инструментальные оправки для станков Makino
A
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN
| Die Mikrozerspanung (Werkzeug- und Formenbau, Medizintechnik, | Микрообработка резанием (для пресс-форм, медицинской техники, |
| Mikromechanik) zeichnet sich durch meist geringe Schnittkräfte bei | микромеханики) характеризуется небольшой силой резания при вы- |
| höchsten Drehzahlen aus. Die schlanke und kurze Bauweise der | сокой частоте вращения. Тонкие и короткие оправки новой серии |
| neuen HSK-E25 Serie von HAIMER – analog zu den bekannten | HSK-E25 от HAIMER – аналог известных держателей HAIMER Mini |
| HAIMER Mini Shrink Aufnahmen – eignet sich für die Anforderungen | Shrink – особенно хорошо удовлетворяют требованиям микрообра- |
| der Mikrobearbeitung ganz besonders. | ботки. |
| – Auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwen- | – Применимо для стандартных цанг ER по ISO 15488 (Внимание! При при- |
| dung von Standard ER Spannzangen wird das A-Maß länger) | менении стандартных цанг значение длины - А увеличивается) |
| – Lieferumfang: komplett mit Spannmutter | – Объем поставки: включая зажимную гайку |
| Erhältlich als: | Предлагаем: |
– Power Collet Chuck ER 16 – Силовой цанговый патрон (ER 16)
Spannzangenfutter Power Collet für höchste Rundlaufgenauigkeit/Cиловой цанговый патрон с минимальным биением
| ER | 16 | |
| Ø D [mm] | 28 | |
| Spannbereich/Диапазон зажима [mm] | 2,0–10,0 | |
| L [mm] | 31 | |
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | ultrakurz/ультракороткий E25.025… | 45 .16.3 |
| L [mm] | 36 | |
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | standard/стандартный E25.020… | 48 .16 |
Zubehör/Оснастка Power Collets ER 16 (2,0–10,0)
| Spann Ø/Диапазон зажима Ø | 02 03 04 05 06 08 10 |
| Bestell-Nr./Н° заказа 81.163… | .02 .03 .04 .05 .06 .08 .10 |
| Spannzangen ER Standard | |
| Цанга ER стандартная | |
| Power Collet Spannmutter/Cиловая зажимная гайка | |
| Größe/Размер | ER 16 |
| Bestell-Nr./Н° заказа 83.914… .16 | |
| Power Collet Spannschlüssel/Зажимной ключ для силовых цанговых патронов | |
| Größe/Размер | ER 16 |
Bestell-Nr./Н° заказа 84.650… .16 Power Collet Drehmomentschlüssel/Динамометрический ключ для силовых цанговых патронов Siehe Seite 151/Cм. cтр. 151
