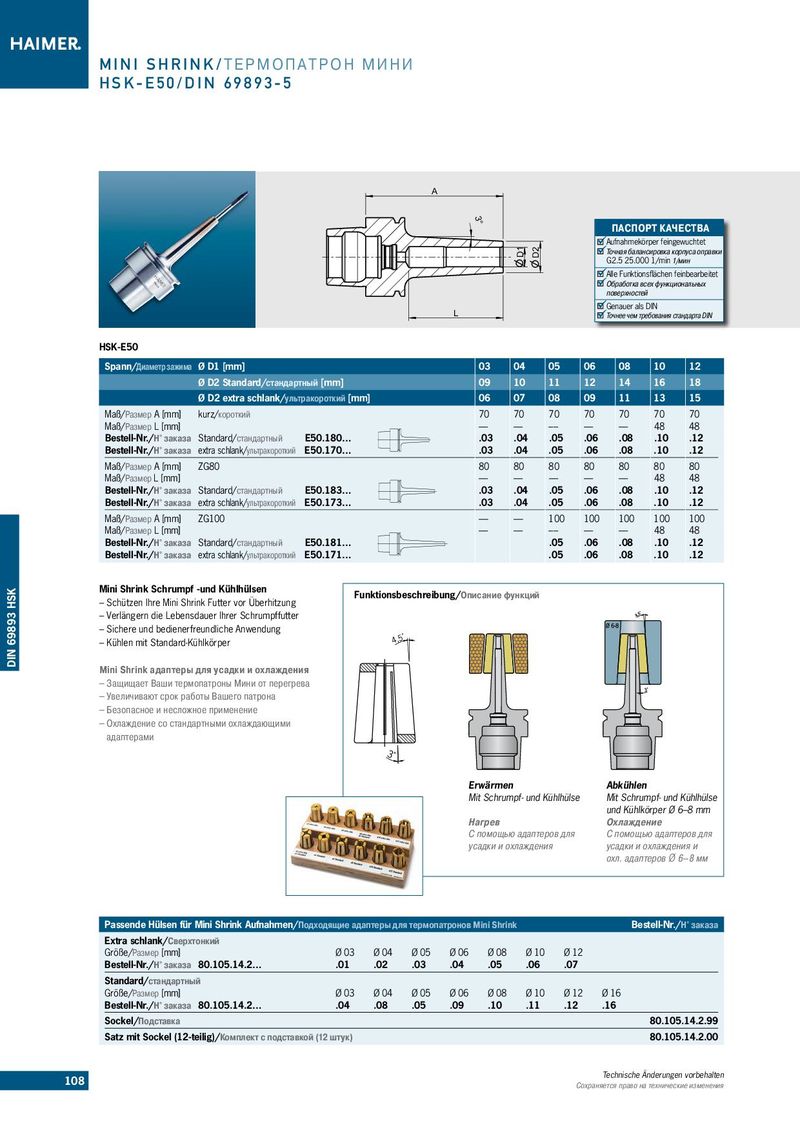

H S K - E 5 0 / D I N 6 9 8 9 3 - 5
A
HSK-E50
L
3°
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN
| Spann/Диаметр зажима | Ø D1 [mm] | 03 | 04 | 05 | 06 | 08 | 10 | 12 | |
| Ø D2 Standard/стандарт | ный [mm] | 09 | 10 | 11 | 12 | 14 | 16 | 18 | |
| Ø D2 extra schlank/ульт | ракороткий [mm] | 06 | 07 | 08 | 09 | 11 | 13 | 15 | |
| Maß/Размер A [mm] | kurz/короткий | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| Maß/Размер L [mm] | –– | –– | –– | –– | –– | 48 | 48 | ||
| Bestell-Nr./Н° заказа | Standard/стандартный | E50.180… | .03 | .04 | .05 | .06 | .08 | .10 | .12 |
| Bestell-Nr./Н° заказа | extra schlank/ультракороткий | E50.170… | .03 | .04 | .05 | .06 | .08 | .10 | .12 |
| Maß/Размер A [mm] | ZG80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| Maß/РазмерL [mm] | –– | –– | –– | –– | –– | 48 | 48 | ||
| Bestell-Nr./Н° заказа | Standard/стандартный | E50.183… | .03 | .04 | .05 | .06 | .08 | .10 | .12 |
| Bestell-Nr./Н° заказа | extra schlank/ультракороткий | E50.173… | .03 | .04 | .05 | .06 | .08 | .10 | .12 |
| Maß/Размер A [mm] | ZG100 | — | — | 100 | 100 | 100 | 100 | 100 | |
| Maß/Размер L [mm] | –– | –– | –– | –– | –– | 48 | 48 | ||
| Bestell-Nr./Н° заказа | Standard/стандартный | E50.181… | .05 | .06 | .08 | .10 | .12 | ||
| Bestell-Nr./Н° заказа | extra schlank/ультракороткий | E50.171… | .05 | .06 | .08 | .10 | .12 |
Mini Shrink Schrumpf -und Kühlhülsen – Schützen Ihre Mini Shrink Futter vor Überhitzung – Verlängern die Lebensdauer Ihrer Schrumpffutter – Sichere und bedienerfreundliche Anwendung – Kühlen mit Standard-Kühlkörper Mini Shrink адаптеры для усадки и охлаждения – Защищает Ваши термопатроны Мини от перегрева – Увеличивают срок работы Вашего патрона – Безопасное и несложное применение – Охлаждение со стандартными охлаждающими адаптерами
Funktionsbeschreibung/Описание функций
4,5˚
3˚
| Erwärmen | Abkühlen |
| Mit Schrumpf- und Kühlhülse | Mit Schrumpf- und Kühlhülse |
| und Kühlkörper Ø 6–8 mm | |
| Нагрев | Охлаждение |
| С помощью адаптеров для | С помощью адаптеров для |
| усадки и охлаждения | усадки и охлаждения и |
охл. адаптеров 6–8 мм
| Passende Hülsen für Mini Shrink Aufnahmen/ | Подходящие ада | птеры дл | я термопа | тронов M | ini Shrink | Bestell-Nr./Н° заказа | |||
| Extra schlank/Сверхтонкий | |||||||||
| Größe/Размер [mm] | Ø 03 | Ø 04 | Ø 05 | Ø 06 | Ø 08 | Ø 10 | Ø 12 | ||
| Bestell-Nr./Н° заказа 80.105.14.2… | .01 | .02 | .03 | .04 | .05 | .06 | .07 | ||
| Standard/стандартный | |||||||||
| Größe/Размер [mm] | Ø 03 | Ø 04 | Ø 05 | Ø 06 | Ø 08 | Ø 10 | Ø 12 | Ø 16 | |
| Bestell-Nr./Н° заказа 80.105.14.2… | .04 | .08 | .05 | .09 | .10 | .11 | .12 | .16 | |
| Sockel/Подставка | 80.105.14.2.99 | ||||||||
| Satz mit Sockel (12-teilig)/Комплект с подстав | кой (12 штук) | 80.105.14.2.00 |
