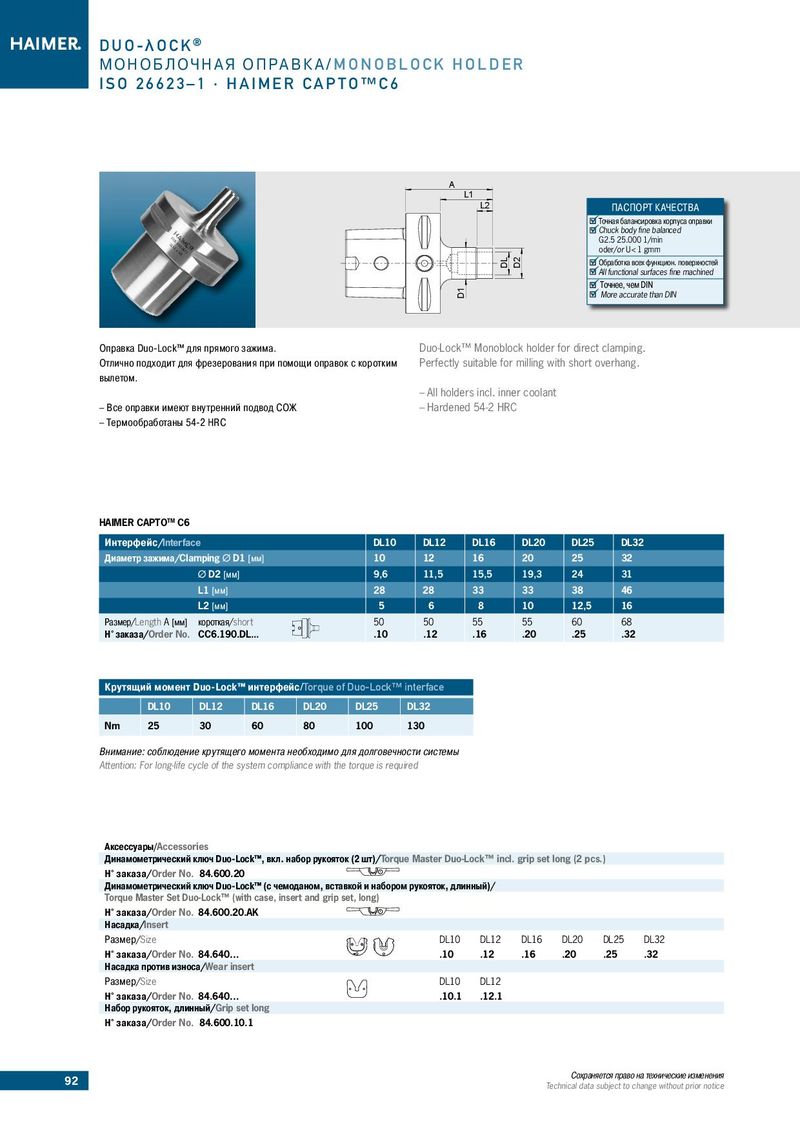

DUO-λOCK® МОНОБЛОЧНАЯ ОПРАВКА/MONOBLOCK HOLDER ISO 26623–1 · HAIMER CAPTO™C6 A L1 L2 ПАСПОРТ КАЧЕСТВА Точная балансировка корпуса оправки Chuck body fine balanced G2.5 25.000 1/min oder/or U < 1 gmm DL D2 Обработка всех функцион. поверхностей All functional surfaces fine machined D1 Точнее, чем DIN More accurate than DIN Оправка Duo-Lock™ для прямого зажима. Duo-Lock™ Monoblock holder for direct clamping. Отлично подходит для фрезерования при помощи оправок с коротким Perfectly suitable for milling with short overhang. вылетом. ––All holders incl. inner coolant ––Все оправки имеют внутренний подвод СОЖ ––Hardened 54-2 HRC ––Термообработаны 54-2 HRC HAIMER CAPTOTM C6 Интерфейс/Interface DL10 DL12 DL16 DL20 DL25 DL32 Диаметр зажима/Clamping Ø D1 [мм] 10 12 16 20 25 32 Ø D2 [мм] 9,6 11,5 15,5 19,3 24 31 L1 [мм] 28 28 33 33 38 46 L2 [мм] A 5 6 8 10 12,5 16 L1 L2 Размер/Length A [мм] короткая/short 50DLD2 50 55 55 60 68 Н° заказа/Order No. CC6.190.DL... .10 .12 .16 .20 .25 .32 Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface DL10 DL12 DL16 DL20 DL25 DL32 Nm 25 30 60 80 100 130 Внимание: соблюдение крутящего момента необходимо для долговечности системы Attention: For long-life cycle of the system compliance with the torque is required Аксессуары/Accessories Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)/Torque Master Duo-Lock™ incl. grip set long (2 pcs.) Н° заказа/Order No. 84.600.20 Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)/ Torque Master Set Duo-Lock™ (with case, insert and grip set, long) Н° заказа/Order No. 84.600.20.AK Насадка/Insert Размер/Size DL10 DL12 DL16 DL20 DL25 DL32 Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32 Насадка против износа/Wear insert Размер/Size DL10 DL12 Н° заказа/Order No. 84.640… .10.1 .12.1 Набор рукояток, длинный/Grip set long Н° заказа/Order No. 84.600.10.1 92 Сохраняется право на технические изменения Technical data subject to change without prior notice
