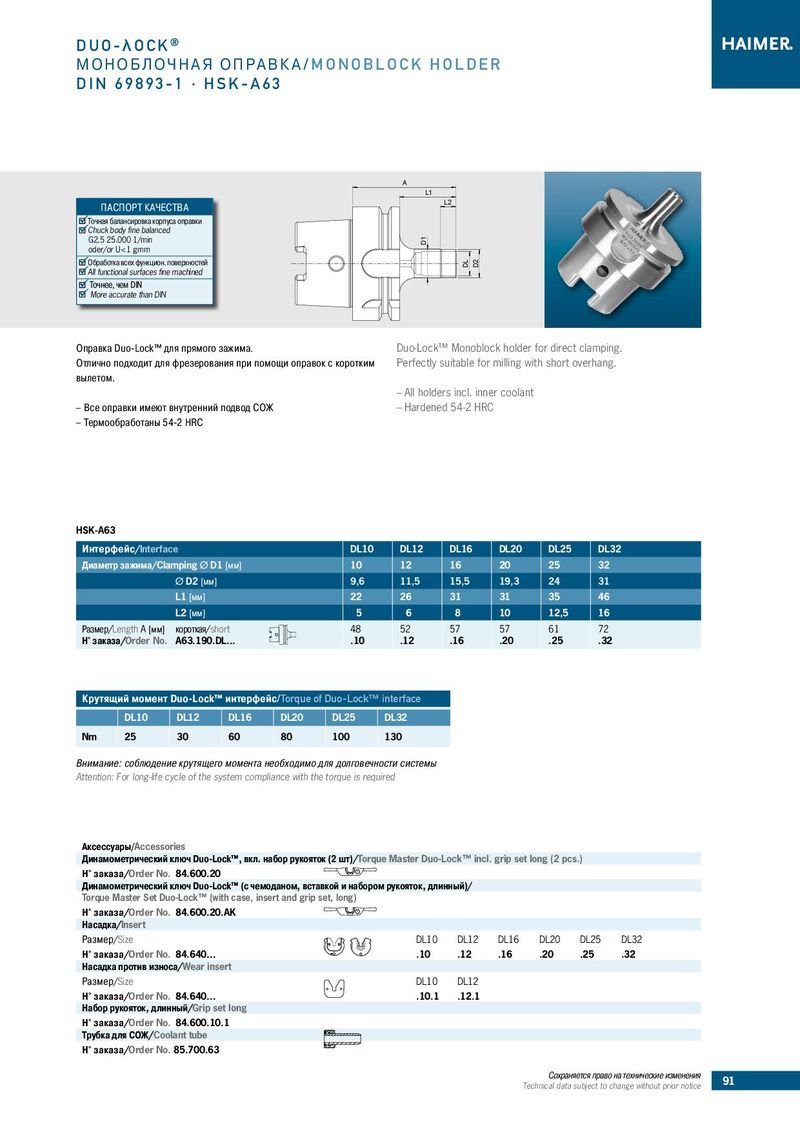

DUO-λOCK® МОНОБЛОЧНАЯ ОПРАВК А/MONOB L O C K H O L D E R DIN 69893-1 · HSK-A63 A L1 ПАСПОРТ КАЧЕСТВА L2 Точная балансировка корпуса оправки Chuck body fine balanced G2.5 25.000 1/min D1 oder/or U < 1 gmm Обработка всех функцион. поверхностей DL D2 All functional surfaces fine machined Точнее, чем DIN More accurate than DIN Оправка Duo-Lock™ для прямого зажима. Duo-Lock™ Monoblock holder for direct clamping. Отлично подходит для фрезерования при помощи оправок с коротким Perfectly suitable for milling with short overhang. вылетом. ––All holders incl. inner coolant ––Все оправки имеют внутренний подвод СОЖ ––Hardened 54-2 HRC ––Термообработаны 54-2 HRC HSK-A63 Интерфейс/Interface DL10 DL12 DL16 DL20 DL25 DL32 Диаметр зажима/Clamping Ø D1 [мм] 10 12 16 20 25 32 Ø D2 [мм] 9,6 11,5 15,5 19,3 24 31 L1 [мм] 22 26 31 31 35 46 L2 [мм] A 5 6 8 10 12,5 16 L1 L2 Размер/Length A [мм] короткая/short 48DLD2 52 57 57 61 72 Н° заказа/Order No. A63.190.DL... .10 .12 .16 .20 .25 .32 Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface DL10 DL12 DL16 DL20 DL25 DL32 Nm 25 30 60 80 100 130 Внимание: соблюдение крутящего момента необходимо для долговечности системы Attention: For long-life cycle of the system compliance with the torque is required Аксессуары/Accessories Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)/Torque Master Duo-Lock™ incl. grip set long (2 pcs.) Н° заказа/Order No. 84.600.20 Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)/ Torque Master Set Duo-Lock™ (with case, insert and grip set, long) Н° заказа/Order No. 84.600.20.AK Насадка/Insert Размер/Size DL10 DL12 DL16 DL20 DL25 DL32 Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32 Насадка против износа/Wear insert Размер/Size DL10 DL12 Н° заказа/Order No. 84.640… .10.1 .12.1 Набор рукояток, длинный/Grip set long Н° заказа/Order No. 84.600.10.1 Трубка для СОЖ/Coolant tube Н° заказа/Order No. 85.700.63 Сохраняется право на технические изменения 91 Technical data subject to change without prior notice
