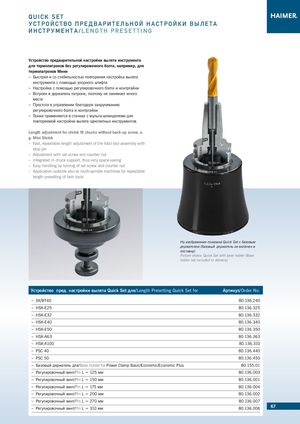

QUICK SET

УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ВЫЛЕТА

И Н С Т Р У М Е Н Т А /LENGTH PRESETTING

Устройство предварительной настройки вылета инструмента для термопатронов без регулировочного болта, например, для термопатронов Мини

–Быстрая и со стабильностью повторения настройка вылета
инструмента с помощью упорного штифта
–Настройка с помощью регулировочного болта и контргайки
–Встроен в держатель патрона, поэтому не занимает много
места
–Простота в управлении благодаря закручиванию
регулировочного болта и контргайки
–Также применяется в станках с мульти-шпинделями для
повторяемой настройки вылета однотипных инструментов
Length adjustment for shrink fit chucks without back-up screw, e.
g. Mini Shrink
–Fast, repeatable length adjustment of the total tool assembly with
stop pin
–Adjustment with set screw and counter nut
–Integrated in chuck support, thus very space-saving
–Easy handling by turning of set screw and counter nut
–Application suitable also at multi-spindle machines for repeatable

length presetting of twin tools

На изображении показана Quick Set c базовым держателем (базовый держатель не включен в поставку) Picture shows: Quick Set with base holder (Base holder not included in delivery)

Устройство пред. настройки вылета Quick Set для/Length Presetting Quick Set forАртикул/Order No.
–SK/BT4080.136.240
– HSK-E2580.136.325
– HSK-E3280.136.332
– HSK-E4080.136.340
– HSK-E5080.136.350
– HSK-A6380.136.363
– HSK-A10080.136.310
– PSC 4080.136.440
– PSC 5080.136.450
– Базовый держатель для/Base holder forPower Clamp Basic/Economic/Economic Plus80.155.01
– Регулировочный винт/PinL = 125 мм80.136.003
– Регулировочный винт/PinL = 150 мм80.136.001
– Регулировочный винт/PinL = 175 мм80.136.004
– Регулировочный винт/PinL = 200 мм80.136.002
– Регулировочный винт/PinL = 270 мм80.136.007
– Регулировочный винт/PinL = 310 мм80.136.006
