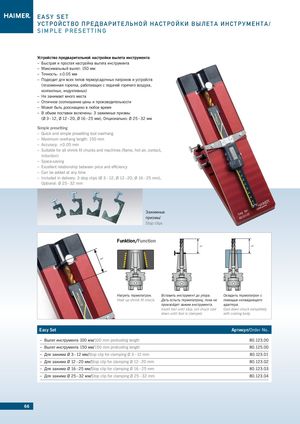

EASY SET

УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ ВЫЛЕТА И Н С Т Р У М Е Н Т А /

SIMPLE PRESETTING

Устройство предварительной настройки вылета инструмента – Быстрая и простая настройка вылета инструмента – Maксимальный вылет: 150 мм – Точность: ±0.05 мм – Подходит для всех типов термоусадочных патронов и устройств (плазменная горелка, работающих с подачей горячего воздуха, контактных, индуктивных) – Не занимает много места – Отличное соотношение цены и производительности – Может быть дооснащено в любое время – В объем поставки включены: 3 зажимные призмы (Ø 3 – 12, Ø 12 – 20, Ø 16 – 25 мм), Опционально: Ø 25 – 32 мм Simple presetting – Quick and simple presetting tool overhang – Maximum overhang length: 150 mm – Accuracy: ±0.05 mm – Suitable for all shrink fit chucks and machines (flame, hot air, contact, induction) – Space-saving – Excellent relationship between price and efficiency – Can be added at any time – Included in delivery: 3 stop clips (Ø 3 – 12, Ø 12 – 20, Ø 16 – 25 mm), Optional: Ø 25 – 32 mm

Зажимные призмы/ Stop clips

Funktion/Function

L

Нагреть термопатрон. Вставить инструмент до упора. Охладить термопатрон с
Heat up shrink fit chuck. Дать остыть термопатрону, пока не помощью охлаждающего
произойдет зажим инструмента.адаптера.
Insert tool until stop. Let chuck cool Cool down chuck completely
down until tool is clamped.with cooling body.
Easy Set Артикул/Order No.
–Вылет инструмента 100 мм/100 mm protruding length 80.123.00
–Вылет инструмента 150 мм/150 mm protruding length 80.125.00
–Для зажима Ø 3 – 12 мм/Stop clip for clamping Ø 3 – 12 mm 80.123.01
–Для зажима Ø 12 – 20 мм/Stop clip for clamping Ø 12 – 20 mm 80.123.02
–Для зажима Ø 16 – 25 мм/Stop clip for clamping Ø 16 – 25 mm 80.123.03
–Для зажима Ø 25 – 32 мм/Stop clip for clamping Ø 25 – 32 mm 80.123.04
