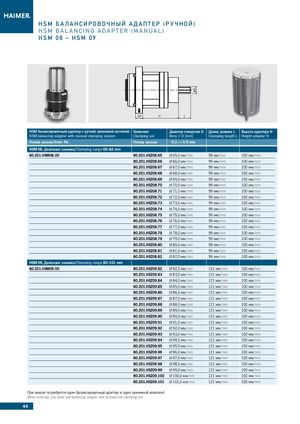

Каталог Haimer модульная балансировочная система Tool Dynamic - страница 44
Навигация
Брошюра Haimer обзор продукции
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer инструментальные оправки для станков Makino
Каталог Haimer инструментальные оправки
Z
(14.2)
HSM 0 8 – HSM 0 9
Z
5:1
3 8
20 H L
9
| HSM балансировочный адаптер с ручной зажимной системо | й Комплект | Диамтер отверстия D | Длина зажима L | Высота адаптера Н |
| HSM balancing adapter with manual clamping system | Clamping set | BoreØD [mm] | Clamping length L | Height adapter H |
| Номер заказа/Order No. | Номер заказа/ | - 0,3 /+ 0,5 mm | ||
| HSM 08,Диапазон зажима/Clamping range 65–82 mm | ||||
| 80.201.HSM08.00 | 80.201.HSZ08.65 | Ø 65,0 мм/mm | 99мм/mm | 100мм/mm |
| 80.201.HSZ08.66 | Ø 66,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.67 | Ø 67,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.68 | Ø 68,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.69 | Ø 69,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.70 | Ø 70,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.71 | Ø 71,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.72 | Ø 72,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.73 | Ø 73,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.74 | Ø 74,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.75 | Ø 75,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.76 | Ø 76,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.77 | Ø 77,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.78 | Ø 78,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.79 | Ø 79,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.80 | Ø 80,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.81 | Ø 81,0 мм/mm | 99мм/mm | 100мм/mm | |
| 80.201.HSZ08.82 | Ø 82,0мм/mm | 99мм/mm | 100мм/mm | |
| HSM 09,Диапазон зажима/Clamping range 82–101 mm | ||||
| 80.201.HSM09.00 | 80.201.HSZ09.82 | Ø 82,0 мм/mm | 121мм/mm | 100мм/mm |
| 80.201.HSZ09.83 | Ø 83,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.84 | Ø 84,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.85 | Ø 85,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.86 | Ø 86,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.87 | Ø 87,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.88 | Ø 88,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.89 | Ø 89,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.90 | Ø 90,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.91 | Ø 91,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.92 | Ø 92,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.93 | Ø 93,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.94 | Ø 94,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.95 | Ø 95,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.96 | Ø 96,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.97 | Ø 97,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.98 | Ø 98,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.99 | Ø 99,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.100 | Ø 100,0 мм/mm | 121мм/mm | 100мм/mm | |
| 80.201.HSZ09.101 | Ø 101,0мм/mm | 121мм/mm | 100мм/mm |
При заказе потребуется один балансировочный адаптер и один зажимной комплект When ordering, you need one balancing adapter and at least one clamping set
