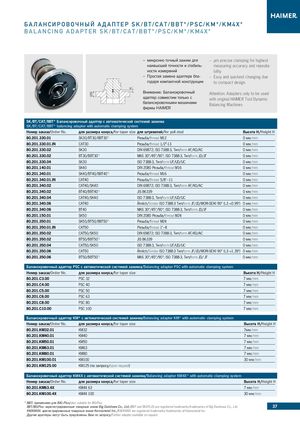

БАЛАНСИРОВОЧНЫЙ АДАПТЕР S K / B T / C A T / B B T * / P S C / K M * / K M 4 X *
BALANCING ADAPTER S K / B T / C A T / B B T * / P S C / K M * / K M 4 X *
| – | микронно точный зажим для | – µm precise clamping for highest | |
| наивысшей точности и стабиль- | measuring accuracy and repeata- | ||
| ности измерений | bility | ||
| – | Простая замена адаптера бла- | – Easy and quickest changing due |
годаря компактной конструкции to compact design
| Внимание: Балансировочный адаптер совместим только с балансировочными машинами фирмы HAIMER Attention: Adapters with original HAIME Balancing Machines H (20) | only to be used R Tool Dynamic | |
| SK/BT/CAT/BBTБаланси SK/BT/CAT/BBT balancing | ровочный адаптер с автоматической системой зажима adapter with automatic clamping system | |
| Номер заказа/Order No. | дляразмера конуса/for taper size для штревелей/forpull stud | Высота H/Height H |
| 80.201.330.01 | SK30/BT30/BBT30) Резьба/thread M12 | 0мм/mm |
| 80.201.330.01.IN | CAT30 Резьба/thread 1/2”-13 | 0мм/mm |
| 80.201.330.02 | SK30 DIN 69872; ISO 7388-3, Тип/form AF/AD/AC | 0мм/mm |
| 80.201.330.02 | BT30/BBT30) MAS 30°/45°/90°; ISO 7388-3, Тип/form JD/JF | 0мм/mm |
| 80.201.330.04 | SK30 ISO 7388-3, Тип/form UF/UD/UC | 0мм/mm |
| 80.201.140.01 | SK40 DIN 2080Резьба/thread M16 | 0мм/mm |
| 80.201.340.01 | SK40/BT40/BBT40) Резьба/thread M16 | 0мм/mm |
| 80.201.340.01.IN | CAT40 Резьба/thread 5/8" – 11 | 0мм/mm |
| 80.201.340.02 | CAT40/SK40 DIN 69872; ISO 7388-3, Тип/form AF/AD/AC | 0мм/mm |
| 80.201.340.02 | BT40/BBT40) JIS B6339 | 0мм/mm |
| 80.201.340.04 | CAT40/SK40 ISO 7388-3, Тип/form UF/UD/UC | 0мм/mm |
| 80.201.340.06 | CAT40 Ähnlich/SimilarISO 7388-3Тип/form JF/JD/MORI-SEIKI 90° (L3 =0.99") | 0мм/mm |
| 80.201.340.06 | BT40 MAS 30°/45°/90°; ISO 7388-3, Тип/form JD/JF | 0мм/mm |
| 80.201.150.01 | SK50 DIN 2080Резьба/thread M24 | 0мм/mm |
| 80.201.350.01 | SK50/BT50/BBT50) Резьба/thread M24 | 0мм/mm |
| 80.201.350.01.IN | CAT50 Резьба/thread 1"– 8 | 0мм/mm |
| 80.201.350.02 | CAT50/SK50 DIN 69872; ISO 7388-3, Тип/form AF/AD/AC | 0мм/mm |
| 80.201.350.02 | BT50/BBT50) JIS B6339 | 0мм/mm |
| 80.201.350.04 | CAT50/SK50 ISO 7388-3, Тип/form UF/UD/UC | 0мм/mm |
| 80.201.350.06 | CAT50 Ähnlich/Similar ISO 7388-3Тип/form JF/JD/MORI-SEIKI 90° (L3 =1.39") | 0мм/mm |
| 80.201.350.06 | BT50/BBT50) MAS 30°/45°/90°; ISO 7388-3,Тип/form JD/ JF | 0мм/mm |
| Балансировочный адаптер | PSC с автоматической системой зажима/Balancing adapter PSC with automatic clamping system | |
| Номер заказа/Order No. | дляразмера конуса/for taper size | Высота H/Height H |
| 80.201.C3.00 | PSC 32 | 7мм/mm |
| 80.201.C4.00 | PSC 40 | 7мм/mm |
| 80.201.C5.00 | PSC 50 | 7мм/mm |
| 80.201.C6.00 | PSC 63 | 7мм/mm |
| 80.201.C8.00 | PSC 80 | 7мм/mm |
| 80.201.C10.00 | PSC 100 | 7мм/mm |
| Балансировочный адаптер | KM с автоматической системой зажима/Balancing adapter KM with automatic clamping system | |
| Номер заказа/Order No. | дляразмера конуса/for taper size | Высота H/Height H |
| 80.201.KM32.01 | KM32 | 7мм/mm |
| 80.201.KM40.01 | KM40 | 7мм/mm |
| 80.201.KM50.01 | KM50 | 7мм/mm |
| 80.201.KM63.01 | KM63 | 7мм/mm |
| 80.201.KM80.01 | KM80 | 7мм/mm |
| 80.201.KM100.01 | KM100 | 30мм/mm |
| 80.201.KM125.00 | KM125 (по запросу/upon request) | |
| Балансировочный адаптер | KM4X с автоматической системой зажима/Balancing adapter KM4X with automatic clamping system | |
| Номер заказа/Order No. | дляразмера конуса/for taper size | Высота H/Height H |
| 80.201.KM63.4X | KM4X 63 | 7мм/mm |
| 80.201.KM100.4X | KM4X 100 | 30мм/mm |
* BBT: применимо для BIG-Plus/also suitable for BIG-Plus BBT/BIG-Plus: зарегистрированные товарные знаки Big Daishowa Co., Ltd./BBT and BIG-PLUS are registered trademarks/tradenames of Big Daishowa Co., Ltd. 37 KM/KM4X: арегистрированные товарные знаки Kennametal Inc./KM/KM4X are registered trademarks/tradenames of Kennametal Inc. Другие адаптеры могут быть предложены Вам по запросу/Further adapter available on request
