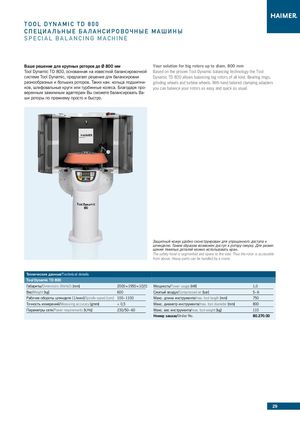

TOOL DYNAMIC T D 800
СПЕЦИАЛЬНЫЕ БАЛАНСИРОВОЧНЫЕ МАШИНЫ
SPECIAL BALANCING MACHINE
| Ваше решение для крупных роторов до Ø 800 мм | Your solution for big rotors up to diam. 800 mm |
| Tool Dynamic TD 800, основанная на известной балансировочной | Based on the proven Tool Dynamic balancing technology the Tool |
| системе Tool Dynamic, предлагает решение для балансировки | Dynamic TD 800 allows balancing big rotors of all kind. Bearing rings, |
| разнообразных и больших роторов. Таких как: кольца подшипни- | grinding wheels and turbine wheels. With hand tailored clamping adapters |
| ков, шлифовальные круги или турбинные колеса. Благодаря про- | you can balance your rotors as easy and quick as usual. |
веренным зажимным адаптерам Вы сможете балансировать Ва- ши роторы по прежнему просто и быстро.
Защитный кожух удобно сконструирован для упрощенного доступа к шпинделю. Таким образом возможен доступ к ротору сверху. Для размещения тяжелых деталей можно использовать кран. The safety hood is segmented and opens to the side. Thus the rotor is accessible from above. Heavy parts can be handled by a crane.
| Технические данные/Technical details | |||
| Tool Dynamic TD 800 | |||
| Габариты/Dimensions (WxHxD)[mm] | 2000 × 1950 × 1020 | Мощность/Power usage[kW] | 1,0 |
| Вес/Weight[kg] | 600 | Сжатый воздух/Compressed air[bar] | 5 – 6 |
| Рабочие обороты шпинделя [1/мин]/Spindle speed [rpm] | 100 – 1100 | Макс.длина инструмента/max. tool length[mm] | 750 |
| Точность измерений/Measuringaccuracy[gmm] | < 0,5 | Макс.диаметринструмента/max. tool diameter[mm] | 800 |
| Параметры сети/Power requirements[V/Hz] | 230/50 – 60 | Макс. вес инструмента/max. tool weight[kg] | 110 |
| Номер заказа/Order No. | 80.270.00 |
