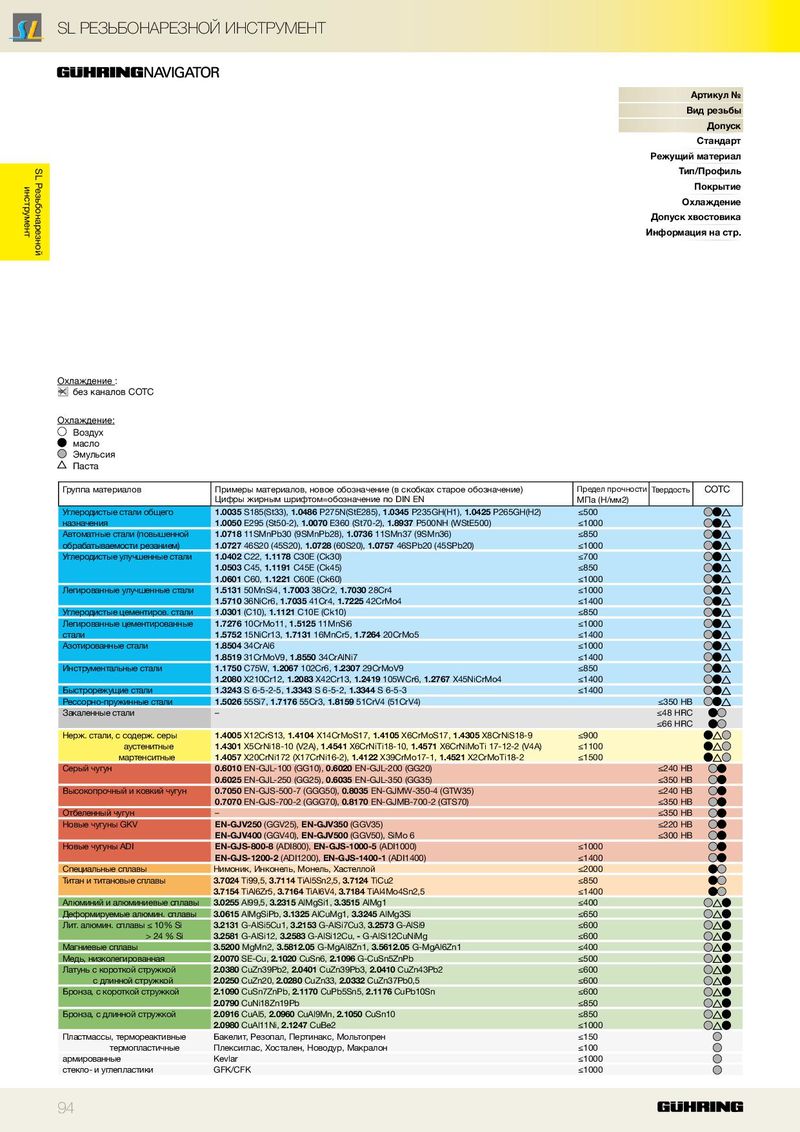

Каталог Guhring высокопроизводительный инструмент по отличной цене SuperLine - страница 94
Навигация
Каталог Guhring пластины PKD и CBN
Каталог Guhring специализированные сверла для труднообрабатываемых материалов RF 100 HF
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring фрезерный инструмент
Каталог Guhring инструментальная оснастка
Каталог Guhring сверла со сменными пластинами
Артикул № Вид резьбы Допуск Стандарт Режущий материал Тип/Профиль Покрытие Охлаждение Допуск хвостовика Информация на стр.
Охлаждение : без каналов СОТС Охлаждение: Воздух масло Эмульсия Паста
| Группа материалов | Примеры материалов, новое обозначение (в скобках старое обозначение) | Предел прочност | и Твердость | СОТС |
| Цифры жирным шрифтом=обозначение по DIN EN | МПа(Н/мм2) | |||
| Углеродистые стали общего | 1.0035S185(St33),1.0486P275N(StE285),1.0345P235GH(H1),1.0425P265GH(H2) | ≤500 | ||
| назначения | 1.0050E295 (St50-2),1.0070E360 (St70-2),1.8937P500NH (WStE500) | ≤1000 | ||
| Автоматные стали (повышенной | 1.071811SMnPb30 (9SMnPb28),1.073611SMn37 (9SMn36) | ≤850 | ||
| бб | 1072746S20 45S201072860S201075746SPb20 45SPb20 | 1000 | ||
| ораатываемости резанием) | .(),.(),.() | ≤ | ||
| Углеродистые улучшенные стали | 1.0402C22,1.1178C30E (Ck30) | ≤700 | ||
| 1.0503C45,1.1191C45E (Ck45) | ≤850 | |||
| 1.0601C60,1.1221C60E (Ck60) | ≤1000 | |||
| Легированные улучшенные стали | 1.513150MnSi4,1.700338Cr2,1.703028Cr4 | ≤1000 | ||
| 1.571036NiCr6,1.703541Cr4,1.722542CrMo4 | ≤1400 | |||
| Углеродистые цементиров. стали | 1.0301(C10),1.1121C10E (Ck10) | ≤850 | ||
| Легированные цементированные | 1.727610CrMo11,1.512511MnSi6 | ≤1000 | ||
| стали | 1.575215NiCr13,1.713116MnCr5,1.726420CrMo5 | ≤1400 | ||
| Азотированные стали | 1.850434CrAl6 | ≤1000 | ||
| 1.851931CrMoV9,1.855034CrAlNi7 | ≤1400 | |||
| Инструментальные стали | 1.1750C75W,1.2067102Cr6,1.230729CrMoV9 | ≤850 | ||
| 1.2080X210Cr12,1.2083X42Cr13,1.2419105WCr6,1.2767X45NiCrMo4 | ≤1400 | |||
| Быстрорежущие стали | 1.3243S 6-5-2-5,1.3343S 6-5-2,1.3344S 6-5-3 | ≤1400 | ||
| Рессорно-пружинные стали | 1.502655Si7,1.717655Cr3,1.815951CrV4 (51CrV4) | ≤350 HB | ||
| Закаленные стали | – | ≤48 HRC | ||
| ≤66 HRC | ||||
| Нерж. стали, с содерж. серы | 1.4005X12CrS13,1.4104X14CrMoS17,1.4105X6CrMoS17,1.4305X8CrNiS18-9 | ≤900 | ||
| аустенитные | 1.4301X5CrNi18-10 (V2A),1.4541X6CrNiTi18-10,1.4571X6CrNiMoTi 17-12-2 (V4A) | ≤1100 | ||
| мартенситные | 1.4057X20CrNi172(X17CrNi16-2), 1.4122X39CrMo17-1, 1.4521X2CrMoTi18-2 | ≤1500 | ||
| Серый чугун | 0.6010EN-GJL-100 (GG10),0.6020EN-GJL-200 (GG20) | ≤240 HB | ||
| 0.6025EN-GJL-250 (GG25), 0.6035EN-GJL-350 (GG35) | ≤350HB | |||
| Высокопрочный и ковкий чугун | 0.7050EN-GJS-500-7 (GGG50),0.8035EN-GJMW-350-4 (GTW35) | ≤240 HB | ||
| 0.7070EN-GJS-700-2(GGG70), 0.8170EN-GJMB-700-2(GTS70) | ≤350HB | |||
| Отбеленный чугун | – | ≤350HB | ||
| Новые чугуны GKV | EN-GJV250(GGV25),EN-GJV350(GGV35) | ≤220 HB | ||
| EN-GJV400 (GGV40), EN-GJV500 (GGV50), SiMo 6 | ≤300HB | |||
| Новые чугуны ADI | EN-GJS-800-8(ADI800),EN-GJS-1000-5(ADI1000) | ≤1000 | ||
| EN-GJS-1200-2 (ADI1200), EN-GJS-1400-1 (ADI1400) | ≤1400 | |||
| Специальные сплавы | Нимоник, Инконель, Монель, Хастеллой | ≤2000 | ||
| Титан и титановые сплавы | 3.7024Ti99,5,3.7114TiAl5Sn2,5,3.7124TiCu2 | ≤850 | ||
| 3.7154TiAl6Zr5,3.7164TiAl6V4,3.7184TiAl4Mo4Sn2,5 | ≤1400 | |||
| Алюминий и алюминиевые сплавы | 3.0255Al99,5,3.2315AlMgSi1,3.3515AlMg1 | ≤400 | ||
| Деформируемые алюмин. сплавы | 3.0615AlMgSiPb,3.1325AlCuMg1,3.3245AlMg3Si | ≤650 | ||
| Лит. алюмин. сплавы ≤ 10% Si | 3.2131G-AlSi5Cu1,3.2153G-AlSi7Cu3,3.2573G-AlSi9 | ≤600 | ||
| > 24 % Si | 3.2581G-AlSi12,3.2583G-AlSi12Cu,-G-AlSi12CuNiMg | ≤600 | ||
| Магниевые сплавы | 3.5200MgMn2,3.5812.05G-MgAl8Zn1,3.5612.05G-MgAl6Zn1 | ≤400 | ||
| Медь, низколегированная | 2.0070SE-Cu,2.1020CuSn6,2.1096G-CuSn5ZnPb | ≤500 | ||
| Латунь с короткой стружкой | 2.0380CuZn39Pb2,2.0401CuZn39Pb3,2.0410CuZn43Pb2 | ≤600 | ||
| с длинной стружкой | 2.0250CuZn20,2.0280CuZn33,2.0332CuZn37Pb0,5 | ≤600 | ||
| Бронза, с короткой стружкой | 2.1090CuSn7ZnPb,2.1170CuPb5Sn5,2.1176CuPb10Sn | ≤600 | ||
| 2.0790CuNi18Zn19Pb | ≤850 | |||
| Бронза, с длинной стружкой | 2.0916CuAl5,2.0960CuAl9Mn,2.1050CuSn10 | ≤850 | ||
| 2.0980CuAl11Ni,2.1247CuBe2 | ≤1000 | |||
| Пластмассы, термореактивные | Бакелит, Резопал, Пертинакс, Мольтопрен | ≤150 | ||
| термопластичные | Плексиглас, Хостален, Новодур, Макралон | ≤100 | ||
| армированные | Kevlar | ≤1000 | ||
| стекло- и углепластики | GFK/CFK | ≤1000 |
