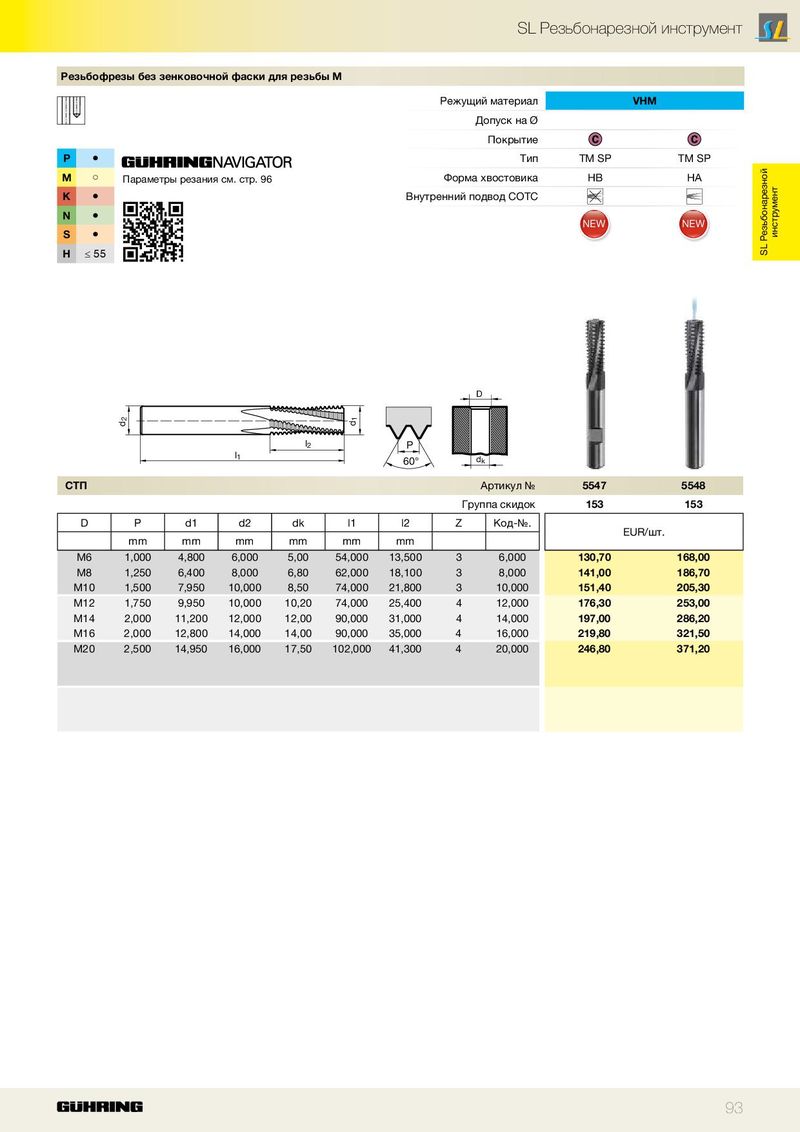

Резьбофрезы без зенковочной фаски для резьбы M
| P | ● |
| M | ○ |
| Параметры резания см. стр. 96 | |
| K | ● |
| N | ● |
| S | ● |
| H | ≤ 55 |
Режущий материал VHM Допуск на Ø Покрытие
| Тип | TM SP | TM SP | |
| Форма хвостовика | HB | HA |
Внутренний подвод СОТС NEW NEW
D
l2 P
| l1 | 60° | d |
| k |
| СТП | Артикул № | 5547 | 5548 | |
| Группа скидок | 153 | 153 |
| D | P | d1 | d2 | dk | l1 | l2 | Z | Код-№. | ||||
| EUR/шт. | ||||||||||||
| mm | mm | mm | mm | mm | mm | |||||||
| M6 | 1,000 | 4,800 | 6,000 | 5,00 | 54,000 | 13,500 | 3 | 6,000 | 130,70 | 168,00 | ||
| M8 | 1,250 | 6,400 | 8,000 | 6,80 | 62,000 | 18,100 | 3 | 8,000 | 141,00 | 186,70 | ||
| M10 | 1,500 | 7,950 | 10,000 | 8,50 | 74,000 | 21,800 | 3 | 10,000 | 151,40 | 205,30 | ||
| M12 | 1,750 | 9,950 | 10,000 | 10,20 | 74,000 | 25,400 | 4 | 12,000 | 176,30 | 253,00 | ||
| M14 | 2,000 | 11,200 | 12,000 | 12,00 | 90,000 | 31,000 | 4 | 14,000 | 197,00 | 286,20 | ||
| M16 | 2,000 | 12,800 | 14,000 | 14,00 | 90,000 | 35,000 | 4 | 16,000 | 219,80 | 321,50 | ||
| M20 | 2,500 | 14,950 | 16,000 | 17,50 | 102,000 | 41,300 | 4 | 20,000 | 246,80 | 371,20 |
