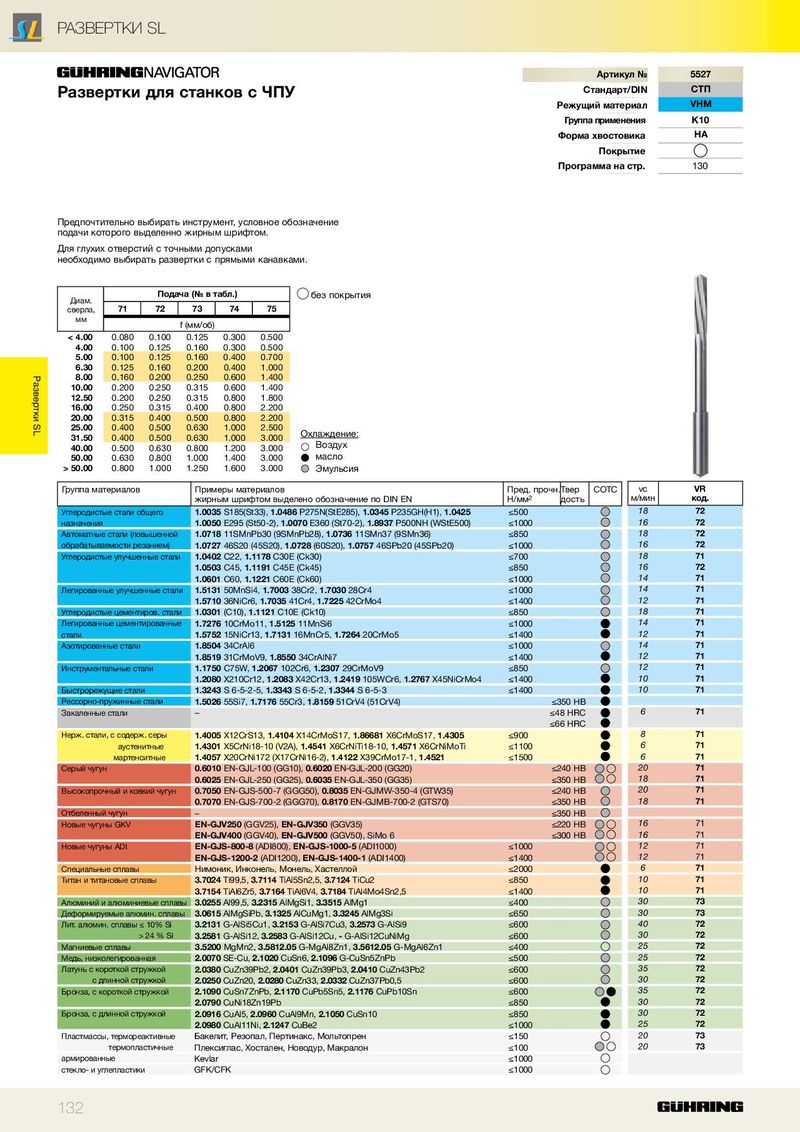

РАЗВЕРТКИ SL Артикул № 5527 Стандарт/DIN СТП Развертки для станков с ЧПУ Режущий материал VHM Группа применения K10 Форма хвостовика HA Покрытие Программа на стр. 130 Предпочтительно выбирать инструмент, условное обозначение подачи которого выделенно жирным шрифтом. Для глухих отверстий с точными допусками необходимо выбирать развертки с прямыми канавками. Подача (№ в табл.) без покрытия Диам. сверла, 71 72 73 74 75 мм f (мм/об) < 4.00 0.080 0.100 0.125 0.300 0.500 4.00 0.100 0.125 0.160 0.300 0.500 5.00 0.100 0.125 0.160 0.400 0.700 6.30 0.125 0.160 0.200 0.400 1.000 Развертки SL 8.00 0.160 0.200 0.250 0.600 1.400 10.00 0.200 0.250 0.315 0.600 1.400 12.50 0.200 0.250 0.315 0.800 1.800 16.00 0.250 0.315 0.400 0.800 2.200 20.00 0.315 0.400 0.500 0.800 2.200 25.00 0.400 0.500 0.630 1.000 2.500 31.50 0.400 0.500 0.630 1.000 3.000 Охлаждение: 40.00 0.500 0.630 0.800 1.200 3.000 Воздух 50.00 0.630 0.800 1.000 1.400 3.000 масло > 50.00 0.800 1.000 1.250 1.600 3.000 Эмульсия Группа материалов Примеры материалов Пред. прочн. Твер СОТС vc VR жирным шрифтом выделено обозначение по DIN EN Н/мм 2 дость м/мин код. Углеродистые стали общего 1.0035 S185(St33), 1.0486 P275N(StE285), 1.0345 P235GH(H1), 1.0425 ≤500 18 72 назначения 1.0050 E295 (St50-2), 1.0070 E360 (St70-2), 1.8937 P500NH (WStE500) ≤1000 16 72 Автоматные стали (повышенной 1.0718 11SMnPb30 (9SMnPb28), 1.0736 11SMn37 (9SMn36) ≤850 18 72 обрабатываемости резанием) 1.0727 46S20 (45S20), 1.0728 (60S20), 1.0757 46SPb20 (45SPb20) ≤1000 16 72 Углеродистые улучшенные стали 1.0402 C22, 1.1178 C30E (Ck30) ≤700 18 71 1.0503 C45, 1.1191 C45E (Ck45) ≤850 16 72 1.0601 C60, 1.1221 C60E (Ck60) ≤1000 14 71 Легированные улучшенные стали 1.5131 50MnSi4, 1.7003 38Cr2, 1.7030 28Cr4 ≤1000 14 71 1.5710 36NiCr6, 1.7035 41Cr4, 1.7225 42CrMo4 ≤1400 12 71 Углеродистые цементиров. стали 1.0301 (C10), 1.1121 C10E (Ck10) ≤850 18 71 Легированные цементированные 1.7276 10CrMo11, 1.5125 11MnSi6 ≤1000 14 71 стали 1.5752 15NiCr13, 1.7131 16MnCr5, 1.7264 20CrMo5 ≤1400 12 71 Азотированные стали 1.8504 34CrAl6 ≤1000 14 71 1.8519 31CrMoV9, 1.8550 34CrAlNi7 ≤1400 12 71 Инструментальные стали 1.1750 C75W, 1.2067 102Cr6, 1.2307 29CrMoV9 ≤850 12 71 1.2080 X210Cr12, 1.2083 X42Cr13, 1.2419 105WCr6, 1.2767 X45NiCrMo4 ≤1400 10 71 Быстрорежущие стали 1.3243 S 6-5-2-5, 1.3343 S 6-5-2, 1.3344 S 6-5-3 ≤1400 10 71 Рессорно-пружинные стали 1.5026 55Si7, 1.7176 55Cr3, 1.8159 51CrV4 (51CrV4) ≤350 HB Закаленные стали – ≤48 HRC 6 71 ≤66 HRC Нерж. стали, с содерж. серы 1.4005 X12CrS13, 1.4104 X14CrMoS17, 1.86681 X6CrMoS17, 1.4305 ≤900 8 71 аустенитные 1.4301 X5CrNi18-10 (V2A), 1.4541 X6CrNiTi18-10, 1.4571 X6CrNiMoTi ≤1100 6 71 мартенситные 1.4057 X20CrNi172 (X17CrNi16-2), 1.4122 X39CrMo17-1, 1.4521 ≤1500 6 71 Серый чугун 0.6010 EN-GJL-100 (GG10), 0.6020 EN-GJL-200 (GG20) ≤240 HB 20 71 0.6025 EN-GJL-250 (GG25), 0.6035 EN-GJL-350 (GG35) ≤350 HB 18 71 Высокопрочный и ковкий чугун 0.7050 EN-GJS-500-7 (GGG50), 0.8035 EN-GJMW-350-4 (GTW35) ≤240 HB 20 71 0.7070 EN-GJS-700-2 (GGG70), 0.8170 EN-GJMB-700-2 (GTS70) ≤350 HB 18 71 Отбеленный чугун – ≤350 HB Новые чугуны GKV EN-GJV250 (GGV25), EN-GJV350 (GGV35) ≤220 HB 16 71 EN-GJV400 (GGV40), EN-GJV500 (GGV50), SiMo 6 ≤300 HB 16 71 Новые чугуны ADI EN-GJS-800-8 (ADI800), EN-GJS-1000-5 (ADI1000) ≤1000 12 71 EN-GJS-1200-2 (ADI1200), EN-GJS-1400-1 (ADI1400) ≤1400 12 71 Специальные сплавы Нимоник, Инконель, Монель, Хастеллой ≤2000 6 71 Титан и титановые сплавы 3.7024 Ti99,5, 3.7114 TiAl5Sn2,5, 3.7124 TiCu2 ≤850 10 71 3.7154 TiAl6Zr5, 3.7164 TiAl6V4, 3.7184 TiAl4Mo4Sn2,5 ≤1400 10 71 Алюминий и алюминиевые сплавы 3.0255 Al99,5, 3.2315 AlMgSi1, 3.3515 AlMg1 ≤400 30 73 Деформируемые алюмин. сплавы 3.0615 AlMgSiPb, 3.1325 AlCuMg1, 3.3245 AlMg3Si ≤650 30 73 Лит. алюмин. сплавы ≤ 10% Si 3.2131 G-AlSi5Cu1, 3.2153 G-AlSi7Cu3, 3.2573 G-AlSi9 ≤600 40 72 > 24 % Si 3.2581 G-AlSi12, 3.2583 G-AlSi12Cu, - G-AlSi12CuNiMg ≤600 30 72 Магниевые сплавы 3.5200 MgMn2, 3.5812.05 G-MgAl8Zn1, 3.5612.05 G-MgAl6Zn1 ≤400 25 72 Медь, низколегированная 2.0070 SE-Cu, 2.1020 CuSn6, 2.1096 G-CuSn5ZnPb ≤500 25 72 Латунь с короткой стружкой 2.0380 CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2 ≤600 35 72 с длинной стружкой 2.0250 CuZn20, 2.0280 CuZn33, 2.0332 CuZn37Pb0,5 ≤600 30 72 Бронза, с короткой стружкой 2.1090 CuSn7ZnPb, 2.1170 CuPb5Sn5, 2.1176 CuPb10Sn ≤600 35 72 2.0790 CuNi18Zn19Pb ≤850 30 72 Бронза, с длинной стружкой 2.0916 CuAl5, 2.0960 CuAl9Mn, 2.1050 CuSn10 ≤850 30 72 2.0980 CuAl11Ni, 2.1247 CuBe2 ≤1000 25 72 Пластмассы, термореактивные Бакелит, Резопал, Пертинакс, Мольтопрен ≤150 20 73 термопластичные Плексиглас, Хостален, Новодур, Макралон ≤100 20 73 армированные Kevlar ≤1000 стекло- и углепластики GFK/CFK ≤1000 132
