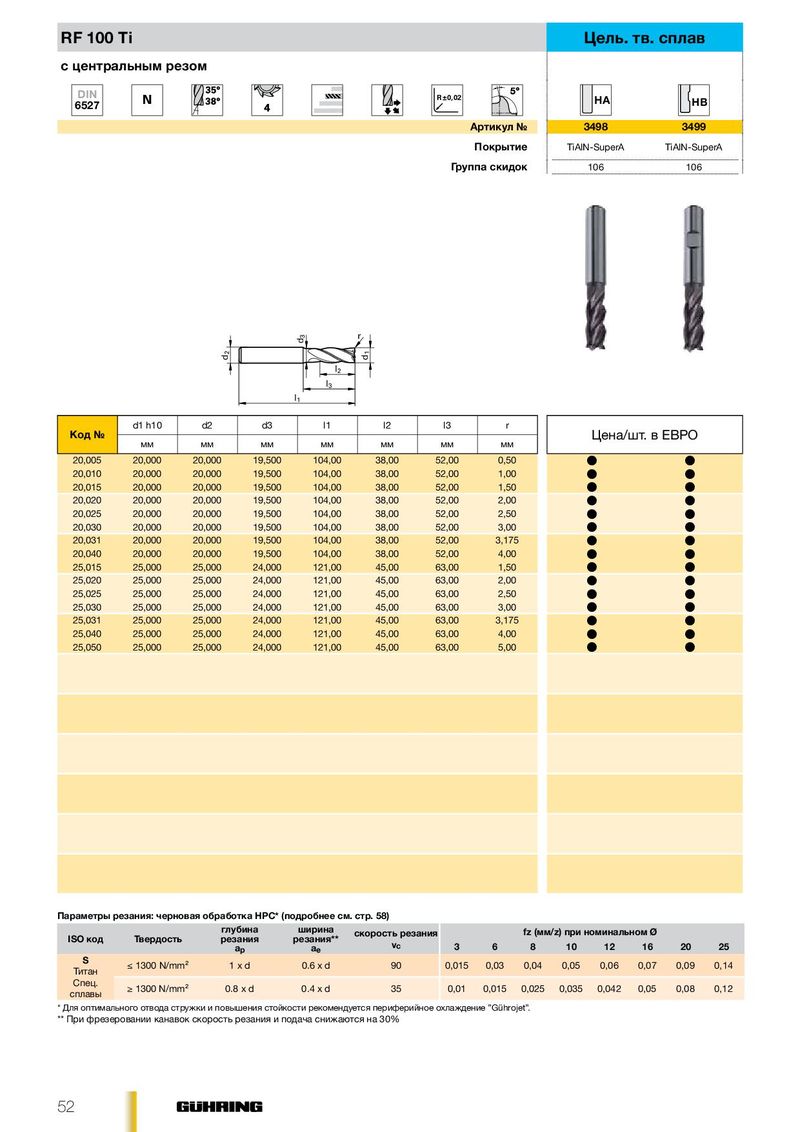

RF 100 Ti Цель. тв. сплав
| 6527 | R ±0,02 | HA | HB | |
| Артикул № | 3498 | 3499 |
Покрытие TiAlN-SuperA TiAlN-SuperA
Группа скидок 106 106
| d2 | l | l2 1 l3 d3 | d1 r | ||||||
| Код № | d1 h10 | d2 | d3 | l1 | l2 | l3 | r | Цена/ш | в ЕВРО |
| мм | мм | мм | мм | мм | мм | мм | . | ||
| 20,005 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 0,50 | l | l |
| 20,010 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 1,00 | l | l |
| 20,015 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 1,50 | l | l |
| 20,020 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 2,00 | l | l |
| 20,025 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 2,50 | l | l |
| 20,030 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 3,00 | l | l |
| 20,031 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 3,175 | l | l |
| 20,040 | 20,000 | 20,000 | 19,500 | 104,00 | 38,00 | 52,00 | 4,00 | l | l |
| 25,015 | 25,000 | 25,000 | 24,000 | 121,00 | 45,00 | 63,00 | 1,50 | l | l |
| 25,020 | 25,000 | 25,000 | 24,000 | 121,00 | 45,00 | 63,00 | 2,00 | l | l |
| 25,025 | 25,000 | 25,000 | 24,000 | 121,00 | 45,00 | 63,00 | 2,50 | l | l |
| 25,030 | 25,000 | 25,000 | 24,000 | 121,00 | 45,00 | 63,00 | 3,00 | l | l |
| 25,031 | 25,000 | 25,000 | 24,000 | 121,00 | 45,00 | 63,00 | 3,175 | l | l |
| 25,040 | 25,000 | 25,000 | 24,000 | 121,00 | 45,00 | 63,00 | 4,00 | l | l |
| 25,050 | 25,000 | 25,000 | 24,000 | 121,00 | 45,00 | 63,00 | 5,00 | l | l |
Параметры резания: черновая обработка НРС* (подробнее см. стр. 58)
| ISO код | Твердость | глубина резания | ширина резания | скорость резания | fz (мм/ | z) при н | оминаль | ном Ø | ||||
| ap | ae | vc | 3 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | ||
| S Титан | ≤ 1300 N/mm² | 1 xd | 0.6xd | 90 | 0,015 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,09 | 0,14 |
| Спец. сплавы | ≥ 1300 N/mm² | 0.8 x d | 0.4 x d | 35 | 0,01 | 0,015 | 0,025 | 0,035 | 0,042 | 0,05 | 0,08 | 0,12 |
* Для оптимального отвода стружки и повышения стойкости рекомендуется периферийное охлаждение ”Gührojet”. ** При фрезеровании канавок скорость резания и подача снижаются на 30%
